Gear stepmotor forklaret: typer, moment og hvordan man vælger den rigtige

En standard stepmotor er allerede en bemærkelsesværdig nyttig enhed - den bevæger sig i præcise trin, holder sin position uden bremse og kræver ingen feedbacksensor til grundlæggende positionering. Men der er en klasse af applikationer, hvor standardmotoren kommer til kort: Belastninger, der har brug for mere drejningsmoment, end motoren kan generere, belastninger med høj inerti, der modstår acceleration, eller positioneringsopgaver, hvor den oprindelige 1,8-graders trinvinkel simpelthen ikke er fin nok. En gearet stepmotor løser alle tre af disse problemer på én gang ved at fastgøre en gearkasse direkte til motorakslen. Resultatet er en kompakt, integreret aktuator, der multiplicerer drejningsmomentet, reducerer hastigheden, forbedrer opløsningen og tæmmer vanskelige inertiforhold – uden at ændre en enkelt linje med kontrolkode. Denne vejledning forklarer, hvordan gearede stepmotorer fungerer, hvad de tilgængelige geartyper tilbyder, hvordan man vælger den rigtige konfiguration, og hvor disse motorer fungerer bedst.

Hvad er en gearet stepmotor, og hvordan den virker

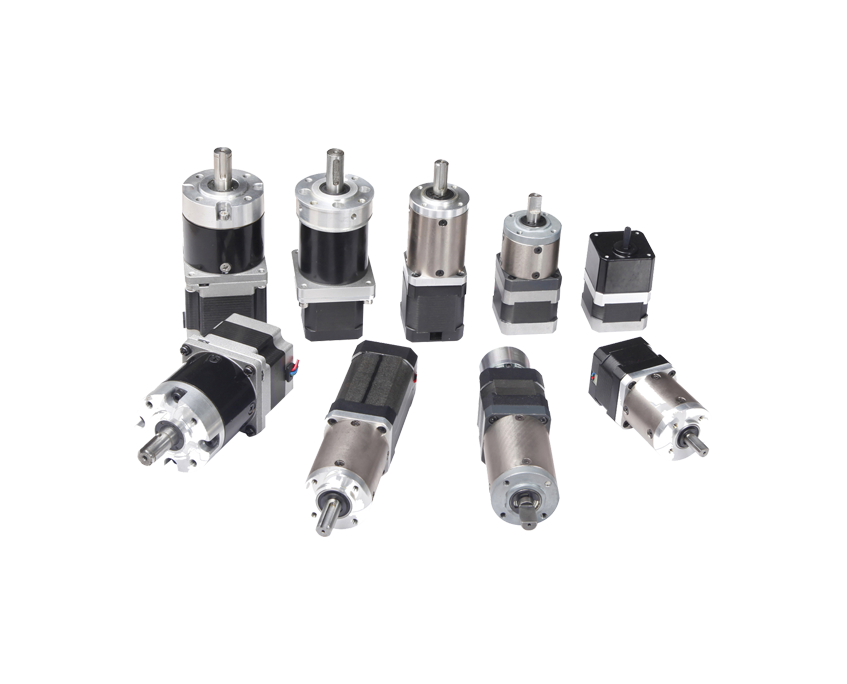

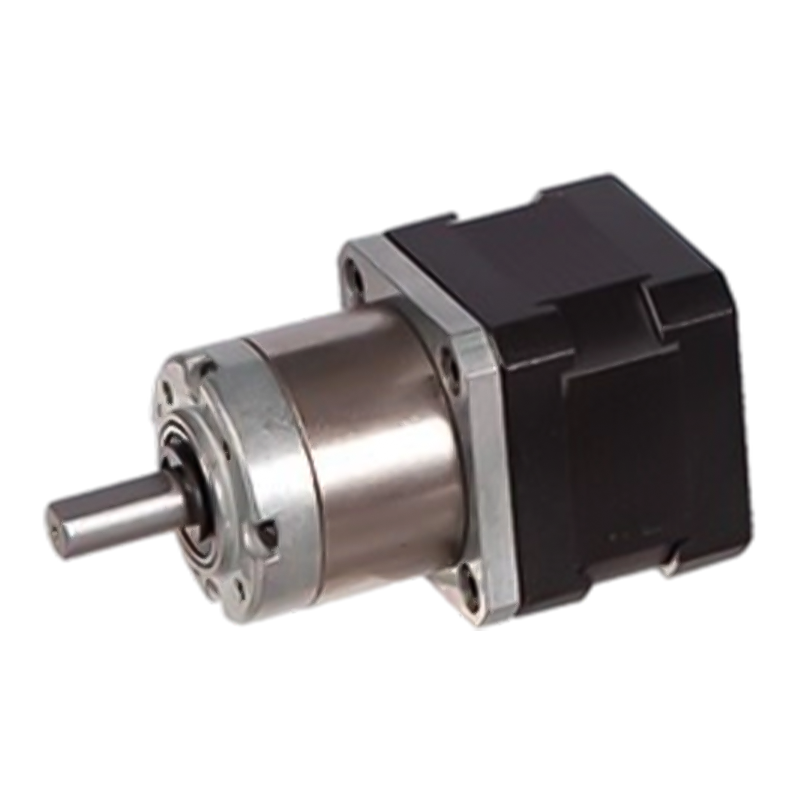

A gearet stepmotor er en integreret enhed bestående af en stepmotor - typisk en tofaset bipolær hybrid stepmotor - kombineret direkte med en gearkasse, der er fastgjort til dens udgangsaksel. Gearkassen er konstrueret og justeret på fabrikken, så motoren og gearhovedet deler en enkelt monteringsflange og udgør en samlet mekanisk grænseflade til maskinen. Motorakslen driver gearkassens input; gearkassens udgangsaksel leverer bevægelse til lasten ved reduceret hastighed og proportionalt øget drejningsmoment.

Stepmotordelen fungerer identisk med en selvstændig stepper: føreren sender trin- og retningsimpulser, motoren bevæger sig et skridt (eller mikrotrin) pr. impuls, og positionen spores i åben sløjfe ved at tælle impulser. Gearkassen ændrer ikke denne kontroladfærd - den transformerer blot bevægelsen ved dens output. Hvert trin, motoren tager, fremfører udgangsakslen med et trins vinkel divideret med gearforholdet. En 1,8-graders motor (200 hele trin pr. omdrejning) med en 10:1 gearkasse giver en effektiv trinvinkel på 0,18 grader og 2.000 trin pr. output-omdrejning. Denne multiplikation af opløsning er en af ​​de praktisk talt mest værdifulde egenskaber ved den gearede stepmotorkonfiguration.

Momenttransformation følger samme forhold. Udgangsmoment er lig med motorens holdemoment ganget med gearforholdet og gearkassens mekaniske effektivitet. En NEMA 17-motor med 0,5 Nm holdemoment og en 10:1 gearkasse ved 90 % effektivitet leverer ca. 4,5 Nm ved udgangsakslen – svarende i output til en meget større og dyrere stepper uden gear. Denne drejningsmomentmultiplikation er grunden til, at en NEMA 17 eller NEMA 23 gearet stepmotor ofte kan erstatte en NEMA 34 ikke-gearmotor, hvilket sparer bordplads og vægt i maskinen.

Hvorfor inertiforholdet betyder noget, og hvordan gearing løser det

En af de vigtigste - og mindst diskuterede - grunde til at tilføje en gearkasse til en stepmotor er inertitilpasning. Når en stepmotor driver en belastning, bestemmer forholdet mellem belastningsinerti og rotorinerti, hvor godt motoren kan accelerere, decelerere og stoppe præcist. Hvis belastningsinertien er meget større end rotorinertien, kæmper motoren med at kontrollere belastningen under dynamiske bevægelser, hvilket resulterer i overskydning (der tages flere trin end beordret), undersving (færre trin taget) eller tabte trin – alle former for positioneringsfejl, der i første omgang besejrer formålet med at bruge en stepper.

En gearkasse reducerer belastningsinertien, der reflekteres tilbage til motoren, med kvadratet på gearforholdet. En 10:1 gearkasse reducerer den reflekterede belastningsinerti med en faktor på 100. Det betyder, at en motor, der ikke pålideligt kunne styre en belastning med høj inerti direkte, pludselig kan gøre det med tillid gennem en gearkasse. Den praktiske tærskel, de fleste designere arbejder inden for, er et belastning-til-rotor-inertiforhold på 10:1 eller mindre. Ved højere forhold forringes positioneringsnøjagtighed og dynamisk ydeevne. Hvis det beregnede forhold uden gearing overstiger denne tærskel, er tilføjelse af en gearkasse ofte den korrekte ingeniørrespons - mere effektivt og billigere end blot at specificere en større motor.

Der er også en resonansfordel. Uovertrådte stepmotorer, der arbejder ved lave hastigheder, kan udvise mellemfrekvensresonans - en vibration og ustabilitet forårsaget af interaktionen mellem stepfrekvensen og motorens naturlige resonansfrekvens. Fordi en gearet stepmotor kører sin interne motor ved en højere hastighed (hastighed ganget med gearforholdet) for at producere den samme udgangshastighed, kører motoren længere langs sin hastighed-drejningsmoment-kurve, væk fra lavhastighedsresonanszonen. Dette giver en jævnere, mere stabil bevægelse ved udgangsakslen end en motor uden gear, der kører med samme sluthastighed.

De tre hovedgearkassetyper til stepmotorer

Ikke alle gearkasser passer lige meget til stepmotorapplikationer. Fordi stepmotorer bruges til positionering – med tovejsbevægelser, dynamiske belastningsændringer og præcise stop-og-hold krav – skal gearkassen håndtere slør, vridningsstivhed og effektivitet omhyggeligt. Tre geartyper dominerer markedet for stepmotorgearhoveder: planetgear, spore og snekke. Hver har en særskilt præstationsprofil.

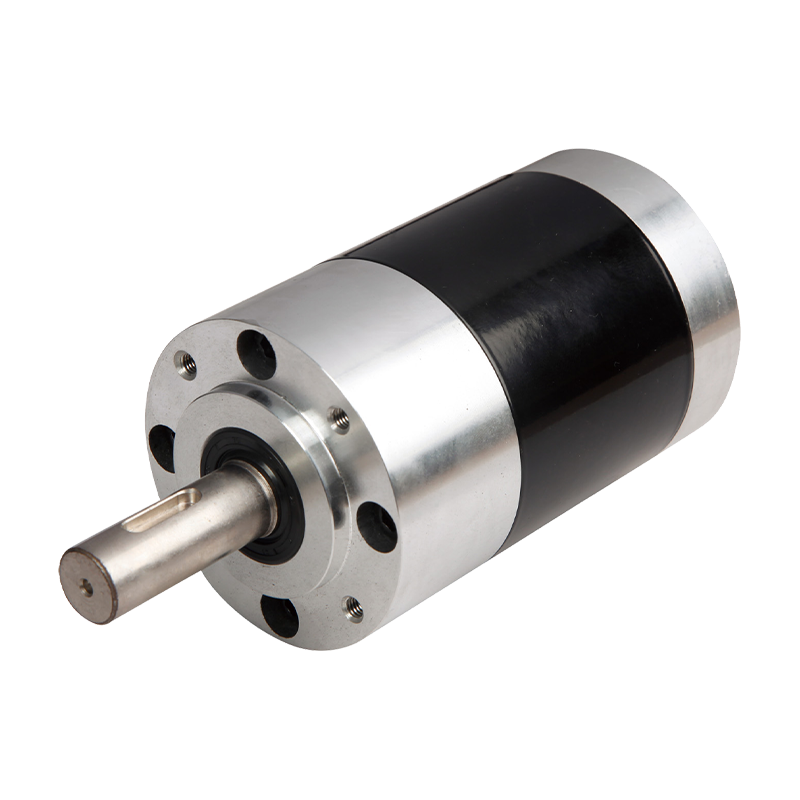

Planetariske gearkasser

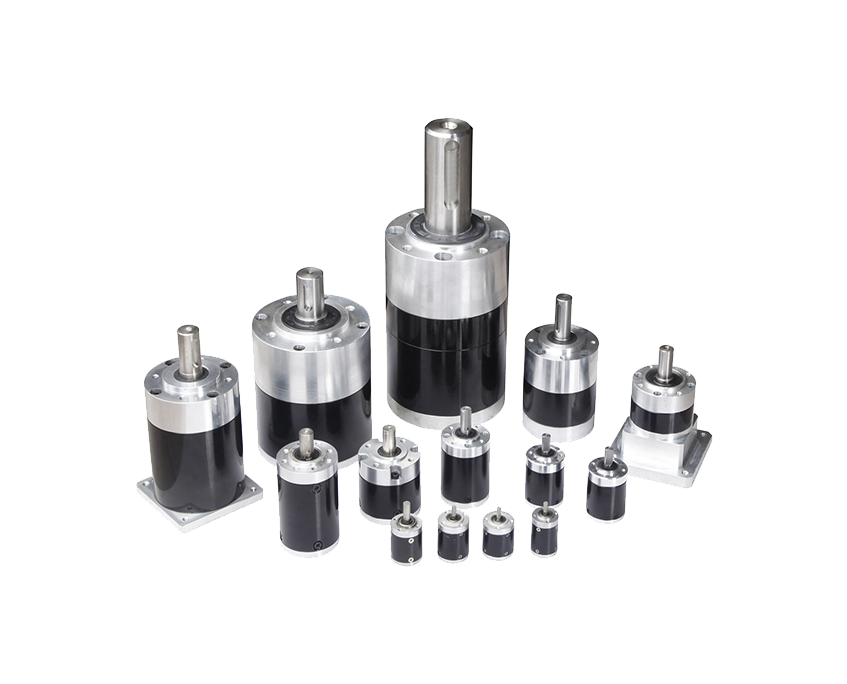

Planetgearkasser er den mest udbredte gearhovedtype til præcisionsgear stepmotorer. Et planetarisk trin består af et centralt solgear drevet af motorakslen, flere planetgear, der kredser om solen, mens de går i indgreb med et fast ydre ringgear, og en bærer, der overfører planetgearets bevægelse til udgangsakslen. Fordi drejningsmomentet er fordelt over flere planetgearkontakter samtidigt, opnår planetgearkasser høj momenttæthed og høj vridningsstivhed i en kompakt, koaksial pakke - udgangsakslen løber langs samme akse som motorakslen.

Til NEMA 17-motorer fås præcisions-planetgearkasser med slør så lavt som 15 bueminutter i økonomikvaliteter og under 3 bueminutter i højpræcisionskvaliteter. Gearforhold spænder typisk fra 3,7:1 op til 100:1 i en enkelt-trins enhed, med to-trins konfigurationer, der udvider dette til 369:1. Effektiviteten pr. trin er typisk 90-97%, hvilket betyder, at drejningsmomentmultiplikationen er tæt på teoretisk, og varmeudviklingen er beskeden sammenlignet med alternativer med snekkegear. Planetgearhoveder til NEMA 23-motorer leverer udgangsmomenter på op til 15 Nm og derover; NEMA 34 og NEMA 42 planetgear stepmotorer når 120 Nm eller højere.

Spur gearkasser

Tandhjulsgearhoveder bruger en række indgribende cylindriske tandhjul med parallelaksel for at opnå den nødvendige reduktion. De er enklere og billigere end planetenheder, og de tilbyder højere effektivitet (ofte 95 % eller derover), fordi hvert gearnet involverer rullende snarere end glidende kontakt. Men cylindriske gearhoveder er større i diameter for det samme forhold og drejningsmoment, de har mere slør end præcisionsplanetenheder (typisk 1 til 3 grader), og de er ikke koaksiale - motoren og udgangsakslerne kan være forskudt. Til omkostningsfølsomme applikationer med moderate drejningsmomentkrav, enkle drevlayouts og ingen snævre slørspecifikationer er cylindriske stepmotorer et økonomisk valg. De bruges almindeligvis i 3D-printere, lette CNC-applikationer og automatisering i forbrugerkvalitet, hvor nogle få graders tilbageslag ikke påvirker positioneringsnøjagtigheden væsentligt.

Snekkegearkasser

Snekkegear stepmotorer kombinerer den præcise trinbaserede styring af en stepper med en snekkegearkasses høje udveksling, retvinklede drev og selvlåsende evne. Forhold fra 17:1 op til 500:1 er tilgængelige i standardprodukter, hvilket gør snekkegear stepmaskiner velegnede til applikationer, der kræver meget langsomme udgangshastigheder uden flere geartrin. Den selvlåsende egenskab – hvor lasten ikke kan drive ormen tilbage – eliminerer behovet for en holdebremse i mange lodrette akser eller lastholdende applikationer. Afvejningerne er lavere effektivitet (40-80 % afhængig af forhold), højere varmeudvikling ved kontinuerlig drift og betydeligt mere tilbageslag end planetenheder. Snekkegear stepmotorer er velegnede til portaktuatorer, lineære løftetrin, indekserende drejeskiver og andre applikationer, hvor positionsfastholdelse under belastning er påkrævet, og arbejdscyklussen er intermitterende.

Sammenligning af gearkassetype for stepmotorapplikationer

NEMA-rammestørrelser og udgangsmomentreference

Gear stepmotorer er standardiseret omkring NEMA-rammestørrelser, som definerer motorens frontpladedimensioner og monteringshulmønster. NEMA-betegnelsen specificerer ikke elektrisk eller drejningsmomentydelse - de varierer efter motorvikling og længde - men den definerer den fysiske formfaktor, hvilket gør det ligetil at specificere gearhoveder, der passer til standard motorhuse.

• NEMA 8 (20 mm): Den mindste praktiske gearede stepstørrelse. Anvendes i medicinske instrumenter, små dispenseringssystemer og kompakt robotteknologi, hvor pladsen er ekstrem og drejningsmomentkravene er lave.
• NEMA 11 (28 mm): Velegnet til laboratorieautomatisering, små drejeborde og kompakte aktuatorer. Planetgearkasser med udvekslinger op til 100:1 og slør ned til 3 bueminutter er tilgængelige i denne rammestørrelse.
• NEMA 17 (42 mm): Den mest populære gearede stepmotorrammestørrelse på tværs af 3D-print, desktop CNC, robotteknologi og let industriel automatisering. Planetgearkasser til NEMA 17 leverer udgangsmomenter på op til 3 Nm og udvekslinger fra 3,7:1 til 369:1. Den 42 mm firkantede frontplade er bredt understøttet af mekaniske designøkosystemer.
• NEMA 23 (57 mm): Standarden for industriel let-duty automation, transportører, feedere og mellemklasse CNC-udstyr. Planetgear NEMA 23 stepmotorer opnår udgangsmomenter på op til 15 Nm eller mere. En NEMA 23-gear stepper på 10:1 kan ofte erstatte en NEMA 34-gearet motor til lavere omkostninger og mindre fodaftryk.
• NEMA 34 (86 mm) og NEMA 42 (110 mm): Anvendes i kraftige CNC-fræsere, industrielt automationsudstyr og positioneringssystemer med højt drejningsmoment. Planetgear NEMA 34-motorer opnår udgangsmomenter på op til 120 Nm; NEMA 42-konfigurationer udvider dette yderligere.

Vigtige anvendelsesområder for gearede stepmotorer

Kombinationen af trinbaseret styring med åben sløjfe, højt udgangsmoment, fin effektiv opløsning og kompakt integreret emballage gør gearede stepmotorer til den foretrukne aktuator i en lang række industrier.

Industriel automation og robotik

Gear stepmotorer er standardaktuatorer i kartesiske robotter, portalsystemer, roterende indeksere og pick-and-place-maskiner. Den planetgearste stepmotor i NEMA 23- eller NEMA 34-størrelse giver det moment og den opløsning, der er nødvendig for præcis aksepositionering uden omkostningerne ved et servosystem. Den selvstændige step-and-direction-grænseflade forenkler controller-design - de fleste PLC'er og motion-controllere kan drive en stepper-driver direkte uden yderligere feedback-infrastruktur.

Medicinske og laboratorieinstrumenter

Væskedispenseringssystemer, sprøjtepumper, prøvetrin til analyseinstrumenter og diagnostisk udstyr bruger kompakte stepmotorer - ofte NEMA 11 eller NEMA 17 med planetgearkasser - hvor præcis, repeterbar placering i en lille pakke er kritisk. Evnen til at holde position uden konstant strømforbrug er værdifuld i batteridrevne instrumenter eller instrumenter med lav varme, hvor motoraktivering skal minimeres i tomgangsperioder.

3D-print og desktop CNC

Ekstruderdrev og Z-akse blyskruedrev i 3D-printere bruger almindeligvis NEMA 17 planetgear stepmotorer til at multiplicere det tilgængelige drejningsmoment til at skubbe filament eller løfte printhovedet mod tyngdekraften. Den forbedrede opløsning fra gearforholdet muliggør også finere laghøjdekontrol ved ledeskruen uden at skifte til en driverkonfiguration med højere mikrotrin.

Emballeringsmaskiner

Indekseringstransportører, etiketapplikatorer, hættemomenter og påfyldningshoveder i pakkelinjer bruger gearede stepmotorer for deres repeterbare, programmerbare positionering og deres evne til at holde position mellem bevægelser uden en separat parkeringsbremse. Snekkegear stepmotorer bruges specifikt i lodrette påfyldnings- og dækstationer, hvor belastningen ikke må køre tilbage, når motoren er spændingsløs.

Portåbnere og aktuatorer

Snekkegear stepmotorer er velegnede til automatiserede port-, dør- og ventilaktuatorer, hvor den selvlåsende egenskab holder mekanismen på plads uden kontinuerlig motorholdestrøm. Det høje reduktionsforhold gør det muligt for en lille motor at generere det drejningsmoment, der er nødvendigt for at flytte tunge porte eller overvinde fjederbelastede ventilmekanismer uden et overdimensioneret motorhus.

Sådan vælger du den rigtige stepmotor

Korrekt valg af en gearet stepmotor kræver, at man arbejder gennem flere indbyrdes afhængige parametre i en bestemt rækkefølge. At springe trin over – især inertikontrollen og den termiske driftscyklus-evaluering – fører til en motor, der fungerer på bænken, men fejler i drift.

Definer først belastnings- og bevægelsesprofilen

Før du ser på et motordatablad, skal du etablere applikationskravene: påkrævet udgangsmoment (inklusive en servicefaktor for spidsbelastninger og acceleration), påkrævet udgangshastighed i omdrejninger, bevægelsesprofil (accelerationstid, kørsel, decelerationstid) og driftscyklus (procentdel af tiden, hvor motoren bevæger sig aktivt i forhold til at holde eller deaktivere). Disse parametre bestemmer enhver downstream-udvælgelsesbeslutning. Udgangsmoment og hastighed definerer tilsammen det mekaniske effektbehov; driftscyklus bestemmer, om termiske klassificeringer bliver bindende begrænsninger.

Vælg gearforhold og motorstørrelse sammen

Gearforholdet bør vælges for at placere motorens driftshastighed i den øverste del af dets anvendelige hastighedsområde - typisk 200 til 600 RPM for de fleste hybride stepmotorer - hvor drejningsmoment-hastighedskurven stadig er rimelig flad. Kørsel af motoren ved meget lave hastigheder (under 100 omdr./min. uden gearing) placerer den den i den resonanstilbøjelige zone og leverer mindre stabil bevægelse end at køre den hurtigere gennem en gearkasse. Når først målmotorhastigheden er bestemt, er forholdet simpelthen motorhastigheden divideret med den påkrævede udgangshastighed. Kontroller, at det resulterende udgangsmoment (motorens drejningsmoment × gearforhold × effektiviteten) opfylder belastningskravet inklusive servicefaktoren. Hvis det ikke gør det, skal du øge motorrammens størrelse eller øge forholdet.

Kontroller Load-to-Rotor Inertia Ratio

Beregn belastningsinertien (inklusive gearkassens udgangsaksel, kobling og alle mekaniske komponenter mellem gearkassens output og den endelige belastning) og divider med rotorinertien for den valgte motor. Den reflekterede belastningsinerti (belastningsinerti divideret med gearforholdet i anden række) er det, der betyder noget for motoren. Sigt efter at holde det reflekterede inerti-til-rotor-inertiforhold under 10:1 for stabil dynamisk ydeevne. Hvis forholdet overstiger dette, skal du enten øge gearforholdet eller vælge en motor med større rotorinerti. Closed-loop gear stepmotorer med encoder-feedback kan tolerere højere inertiforhold end open-loop-systemer, fordi controlleren kan detektere og korrigere for tabte trin.

Evaluer tilbageslag mod anvendelseskrav

Slæb er vinkelsløret ved udgangsakslen, når motoren vender retningen - udgangsakslen bevæger sig ikke, før gearets indgrebsfrihed er optaget. I applikationer, hvor lasten altid bevæger sig i én retning (doseringspumper, en-retningstransportører), har slør ingen praktisk effekt. I tovejspositioneringsapplikationer begrænser slør direkte gentagelig positioneringsnøjagtighed. Økonomiske planetgearkasser giver tilbageslag omkring 50 bueminutter; præcision planetariske kvaliteter bringer dette ned til 15 bue-minutter; højpræcisionskvaliteter opnår 3 bueminutter eller mindre. Angiv den strammeste tilbageslagsgrad, som applikationen virkelig kræver - ikke den strammeste til rådighed - fordi højpræcisionsgearkasser har en betydelig omkostningspræmie.

Bekræft gearkassens mekaniske grænseflade

Kontroller, at den valgte gearkassens udgangsakseldiameter, kilesporsspecifikation, maksimal tilladt radial belastning og maksimal tilladt aksial belastning er kompatible med koblingen eller den drevne komponent. Gearkasser til stepmotorer har defineret tilladte radiale og aksiale belastningsværdier, der, hvis de overskrides, accelererer lejeslid og reducerer gearkassens levetid. Hvis applikationen påfører betydelige overhængende (radiale) belastninger – såsom et tandhjulsgear eller remskive monteret direkte på udgangsakslen uden yderligere støtte – skal du sikre dig, at gearkassens lejemål passer til belastningen ved driftshastigheden.
