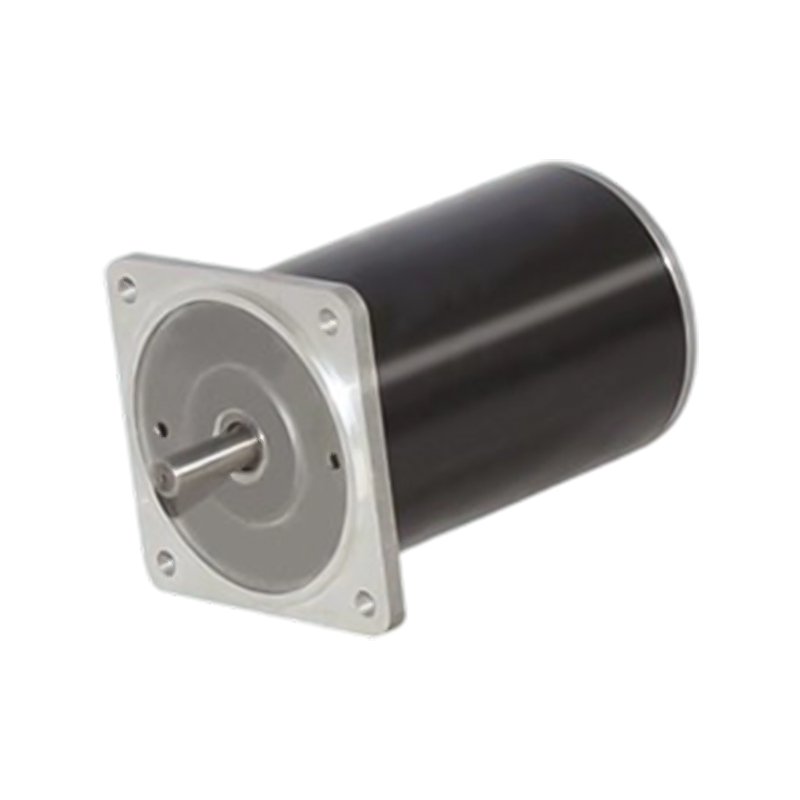

May 21,2026En DC gearmotor er en selvstændig elektromekanisk enhed, der kombinerer en jævnstrøms elektrisk motor med en integreret mekanisk gearkasse, der producerer en enkelt enhed, der er i stand til at levere højere drejningsmoment ved lavere udgangsakselhastighed, end motoren alene kunne give. Det grundlæggende formål med at integrere en gearkasse med en jævnstrømsmotor er at bytte omdrejningshastighed med drejningsmoment gennem gearreduktion - en jævnstrømsmotor, der spinder med 3.000–15.000 omdr./min. i sin naturlige tilstand, er hurtig og relativt svag med hensyn til rotationskraft, men efter at have passeret denne rotation gennem en gearkasse med et reduktionsforhold på 50:1 eller 100:1 eller 100:10, roterer akselen ved 6:00 omdr. drejningsmoment ganget med samme forhold (minus effektivitetstab). Denne hastighed-til-drejningsmoment-konvertering er den definerende egenskab, der gør DC-gearmotorer uundværlige på tværs af en enorm række af mekaniske applikationer.
DC-motorelementet i en gearmotor omdanner elektrisk energi fra en jævnstrømsstrømkilde - som kan være et batteri, reguleret DC-strømforsyning, solpanelsystem eller ensrettet AC-forsyning - til rotationsmekanisk energi gennem elektromagnetisk interaktion mellem motorens statorfelt og rotorviklinger eller permanente magneter. DC-motorer er særligt velegnede til applikationer, der kræver variabel hastighed og enkel retningsbestemt kontrol, da både hastighed (gennem spænding eller PWM-signaljustering) og retning (gennem forsyningspolaritetsvending) kan styres med ligetil elektronik, hvilket gør DC-gearmotorer til det naturlige valg for batteridrevne, indlejrede systemer og mekatroniske applikationer med variabel hastighed.
Gearkassekomponenten, der er fastgjort til DC-motoren, tjener flere funktioner ud over simpel hastighedsreduktion. Det giver også mekaniske fordele, der gør det muligt for en mindre, lettere og billigere motor at udføre arbejde, der ellers ville kræve en meget større direkte drevet motor - hvilket reducerer systemomkostninger, vægt og størrelse samtidigt. I mange applikationer giver gearkassen også en grad af tilbagetræksmodstand (især i snekkegearkonfigurationer), hvilket betyder, at belastningen ikke nemt kan tilbagedrive motoren gennem gearkassen, når strømmen er fjernet, hvilket er værdifuldt i positionering, løft og fastholdelse af applikationer, hvor lastholding uden kontinuerlig strømforbrug er påkrævet.
At forstå, hvordan motor- og gearkasseundersystemerne interagerer i en DC-gearmotor er afgørende for korrekt fortolkning af ydeevnespecifikationer og forudsigelse af systemadfærd i en reel applikation. De to delsystemer er mekanisk koblet gennem en delt aksel, men har forskellige driftsegenskaber, der skal betragtes sammen.
DC-motoren genererer drejningsmoment og hastighed i henhold til dens motorkonstant (Kv — tilbage-EMF-konstant, udtrykt i RPM pr. volt) og dens stall-drejningsmoment (det maksimale drejningsmoment, som motoren kan producere ved nulhastighed, begrænset af dens elektriske modstand og forsyningsspænding). Mellem disse to yderpunkter arbejder en jævnstrømsmotor langs en drejningsmoment-hastighedskurve, der er tilnærmelsesvis lineær - når belastningsmomentet stiger, falder hastigheden proportionalt, og strømmen fra forsyningen stiger. Dette forhold betyder, at en DC-gearmotor, der kører uden belastning, snurrer tæt på sin teoretiske tomgangshastighed, mens en gearmotor, der driver en tung belastning ved stall, trækker maksimal strøm og producerer maksimalt drejningsmoment ved nul hastighed. At forstå dette drejningsmoment-hastighedsforhold er afgørende for at dimensionere en DC-gearmotor korrekt - at vælge en motor, hvis nominelle driftspunkt falder inden for mellemområdet af dens drejningsmoment-hastighedskurve, sikrer effektiv drift og tilstrækkelig termisk margin.
Gearkassen omdanner motorens højhastigheds-, lavt drejningsmoment-output til det lav-hastigheds-, høj-drejningsmoment-output, der kræves af applikationen. Gearreduktionsforholdet (N) bestemmer multiplikationen: udgangsmoment er lig med motordrejningsmoment ganget med N og med gearkassens mekaniske effektivitet (η), mens udgangshastighed er lig motorhastighed divideret med N. En jævnstrømsgearmotor med en 100:1 planetgearkasse med 90 % virkningsgrad ville derfor levere 90 gange motordrejningsmomentet ved 1/100-del af motorakslen. Denne effektivitetsfaktor - typisk 70-95% afhængigt af gearkassetype, antal trin og driftsforhold - betyder, at det virkelige udgangsmoment altid er noget lavere end den teoretiske gearforholdsmultiplikation ville antyde, og dette effektivitetstab vises som varme genereret i gearkassen.
DC-gearmotorer er bygget op omkring flere forskellige DC-motorteknologier, hver med forskellige ydelseskarakteristika, kontrolkrav, levetidsforventninger og omkostningsprofiler. At vælge den rigtige motortype i gearmotoren er lige så vigtig som at vælge gearkassekonfigurationen.
Børstede DC-motorer er den mest almindelige motortype, der findes i DC-gearmotorer, især i de omkostningsfølsomme små og mellemstore effektområder. De bruger et mekanisk kommuteringssystem - kulbørster, der presser mod en roterende kobberkommutatorring - til at skifte strømretning i rotorviklingerne og opretholde kontinuerlig rotation. Børstede DC-gearmotorer er lette at styre (hastigheden er proportional med spændingen; retningen bestemmes af polaritet), billige at fremstille og i stand til et højt startmoment. Begrænsningen af børstede motorer er sliddet på kulbørsten og kommutatorsystemet - denne mekaniske kontakt skaber en defineret levetid typisk i området 500-3.000 timer afhængigt af driftsforhold, strømniveauer og motordesign. Børsteslid genererer kulstøv, der kan forårsage problemer i rene eller fødevaregodkendte miljøer, og børstebuedannelse skaber elektromagnetisk interferens, der skal håndteres i følsomme elektroniske systemer.
Børsteløse DC-gearmotorer erstatter den mekaniske kommutering af børstede motorer med elektronisk kommutering ved hjælp af Hall-effektsensorer eller back-EMF-føling til at bestemme rotorposition og skifte strøm til de korrekte statorviklinger. Eliminering af børste-kommutator-kontakt fjerner den primære slidmekanisme for børstede motorer, hvilket forlænger levetiden til 10.000-30.000 timer eller mere - en transformativ fordel for applikationer, der kræver høj pålidelighed over lange serviceperioder. BLDC gearmotorer kører også mere støjsvagt, genererer mindre varme og kan opnå højere effektivitet end tilsvarende børstede motorer. Afvejningen er omkostnings- og kontrolkompleksitet - BLDC-motorer kræver en elektronisk motorcontroller (ESC- eller BLDC-driver) snarere end simpel spændingsapplikation, hvilket tilføjer både komponentomkostninger og systemkompleksitet. Til applikationer, der kræver lang levetid, høj duty cycle-drift eller drift i rene miljøer, er præmien for BLDC-gearmotorer typisk velbegrundet.
Mest små og mellemstore DC gearmotorer brug permanent magnet (PM) motorkonstruktion, hvor statorfeltet leveres af permanente magneter frem for viklede feltspoler. PM DC-motorer er kompakte, effektive ved delvise belastninger og har et lineært drejningsmoment-hastighedsforhold, der forenkler systemmodellering. Kvaliteten og kvaliteten af de anvendte permanente magneter påvirker motorens ydeevne markant - ferritmagneter er billigere, men producerer lavere fluxtæthed, mens sjældne jordarters magneter (neodym-jern-bor eller NdFeB) producerer betydeligt højere flux i et mindre volumen, hvilket muliggør mere kompakte gearmotordesign med højere effekttæthed. Premium DC-gearmotorer til krævende applikationer bruger typisk NdFeB-magneter, mens budgetgearmotorer bruger ferritmagneter.
Gearkassen, der er integreret med DC-motoren, bestemmer meget af gearmotorens fysiske karakteristika - herunder udgangsmomentkapacitet, slør, tilbagetræksmodstand, støjniveau, effektivitet og fysisk formfaktor. Forskellige gearkassetyper er egnede til forskellige anvendelseskrav, og forståelsen af deres afvejninger er afgørende for informeret gearmotorvalg.
Planetgearkasser er det førsteklasses valg til DC-gearmotorer, der kræver høj drejningsmomentkapacitet i en kompakt formfaktor, lavt slør og høj mekanisk effektivitet. Planetarrangementet - bestående af et centralt solgear, flere planetgear, der kredser om solgearet, mens det går i indgreb med et ydre ringgear, og en planetbærer, der tjener som output - fordeler belastningen på tværs af flere gearindgreb samtidigt. Denne belastningsfordeling gør det muligt for planetgearkasser at overføre meget højere drejningsmomenter end cylindriske gearkasser i tilsvarende størrelse, mens de bibeholder fremragende koncentrisk justering af indgangs- og udgangsaksler. Planetariske DC-gearmotorer er meget udbredt i robotteknologi, præcisionspositionering, automatiseringsudstyr og enhver applikation, hvor høj momenttæthed og lavt slør er kritiske krav. Flertrins planetgearkasser opnår reduktionsforhold fra 3:1 op til 1000:1 eller derover ved at stable flere planetariske trin i serie, hvor hvert trin bidrager til den samlede reduktion og den samlede effektivitet er produktet af hvert trins individuelle effektivitet.
Sporgearkasser bruger en række parallelaksede cylindriske tandhjul i et nedtrappet arrangement for at opnå hastighedsreduktion. De er den enkleste og mest omkostningseffektive gearkassetype, lette at fremstille til ensartede tolerancer og i stand til høj effektivitet (85-95 % pr. trin) under rene, velsmurte forhold. Spur DC-gearmotorer er standardvalget til omkostningsfølsomme applikationer, hvor den højere momenttæthed og koncentriske akselarrangement af planetdesign ikke er påkrævet. De er meget udbredt i forbrugerprodukter, legetøj, husholdningsapparater og generelt let industrielt udstyr. Begrænsningen ved cylindriske gearkasser er, at de bærer belastning på en enkelt tandkontakt ved hvert maskepunkt (i modsætning til planetariske designs), hvilket begrænser deres drejningsmomentkapacitet for en given gearstørrelse, og de producerer mere støj end planetariske designs på grund af det involutte tandkontaktmønster.
Snekkegearkasser bruger en snekke (et skrueformet gevind, der ligner en skrue), der går i indgreb med et snekkehjul (et tandhjul med tænder vinklet til at gå i indgreb med snekkespiralen) for at opnå høje reduktionsforhold i et enkelt trin - typisk 5:1 til 100:1 eller mere i en enkelt maske. Snekkegearets unikke geometri producerer en glidende snarere end rullende kontakt mellem snekken og hjulet, hvilket genererer mere varme og lavere effektivitet end spor- eller planetdesign (typisk 50-90 % afhængig af reduktionsforhold og ledningsvinkel), men skaber også den karakteristiske ikke-tilbagekørselsegenskab, der gør snekke-DC-gearmotorer uvurderlige til applikationer, der kræver lastholding uden strøm. En snekke-DC-gearmotor, der bruges i en ventilaktuator, transportørport eller løftemekanisme, vil holde sin position, når strømmen fjernes, fordi snekken ikke kan drives bagud af snekkehjulet under normale belastningsforhold. Denne selvlåsende egenskab eliminerer behovet for en separat bremse i mange applikationer, hvilket forenkler systemdesignet og reducerer omkostningerne.
Helical gear DC-motorer bruger tandhjul med vinklede tænder, der går i indgreb gradvist langs tandfladen, hvilket giver en jævnere og mere støjsvag drift end cylindriske gear ved samme hastighed og belastning - til en beskeden prispræmie. Spiralformede gearkasser er velegnede til applikationer, hvor støj er et primært problem, såsom medicinsk udstyr, kontorautomatisering og forbrugerapparater. Koniske gearkasser bruger konisk formede gear til at ændre udgangsakslens retning med 90 grader i forhold til motorakslen - nyttigt, hvor udgangsbevægelsen skal være vinkelret på motoraksen på grund af installationsbegrænsninger. Skrå-spiralformede kombinationer tilbyder både retningsændringer og jævn drift og er almindelige i avancerede industrielle DC-gearmotorkonfigurationer.
DC-gearmotordatablade præsenterer et specifikt sæt tekniske parametre, der definerer enhedens ydeevne. Det er vigtigt at fortolke disse korrekt for at bekræfte, at en kandidatmotor opfylder applikationens krav inden køb.
| Parameter | Typisk rækkevidde | Hvad det definerer | Hvorfor det betyder noget |
| Nominel spænding (V) | 3V – 48V DC | Nominel driftsspænding | Skal matche strømforsyningsspændingen |
| No-Load Speed (RPM) | 1 – 500 RPM (output) | Udgangshastighed ved nul belastning | Øvre hastighedsgrænse ved mærkespænding |
| Nominel drejningsmoment (N·m) | 0,01 – 500 N·m | Kontinuerligt sikkert udgangsmoment | Skal overstige påføringsbelastningsmomentet |
| Staldmoment (N·m) | 2–10× nominelt drejningsmoment | Maksimalt drejningsmoment ved nul hastighed | Start- og spidsbelastningskapacitet |
| Nominel strøm (A) | 0,1 – 50A | Strøm ved nominelt drejningsmoment og hastighed | Bestemmer størrelsen på strømforsyningen |
| Gear Reduktionsforhold | 3:1 – 1000:1 | Hastighedsreduktionsfaktor | Indstiller outputhastighed og drejningsmomentmultiplikation |
| Gearkasseeffektivitet (%) | 50 – 95 % | Mekanisk kraftoverførselseffektivitet | Påvirker faktisk udgangsmoment og varme |
| Tilbageslag (arcmin / grader) | 0,5° – 5° typisk | Mistet bevægelse ved retningsvending | Kritisk for positioneringsnøjagtighed |
Korrekt valg af en DC-gearmotor kræver, at man arbejder gennem et systematisk sæt applikationskrav og matcher dem med tilgængelige motorspecifikationer. At haste denne proces eller vælge alene baseret på fysisk størrelse er den mest almindelige årsag til DC-gearmotorfejl i ingeniørprojekter.
Begynd med at beregne det drejningsmoment og den hastighed, der kræves ved gearmotorens udgangsaksel til din specifikke anvendelse. For roterende belastninger beregnes drejningsmomentet ud fra den nødvendige kraft multipliceret med vægtstangsafstanden (T = F × r). Til løfteapplikationer er drejningsmoment lig med lastvægten ganget med spolens eller tromlens radius plus eventuelle friktions- og accelerationsbidrag. Når du har det nødvendige udgangsmoment og hastighed, skal du beregne det nødvendige gearreduktionsforhold baseret på din tilgængelige forsyningsspænding og de typiske motorhastigheder, der er tilgængelige i DC-gearmotorer i det effektområde, du målretter mod. Tilføj en sikkerhedsfaktor på mindst 1,5–2× til det påkrævede drejningsmoment, når du vælger en motor, for at sikre tilstrækkelig margen for opstartsinerti, friktionsvariationer og belastningsvariationer under normal drift.
Spændingsværdier for DC-gearmotorer spænder fra 3V (til batteridrevne miniatureapplikationer) gennem 6V, 12V, 24V og 48V til højere spændinger for større industrielle gearmotorer. Forsyningsspændingen i dit system bestemmer, hvilket motorspændingsområde der er passende. For batteridrevne systemer er 12V DC gearmotorer det mest almindelige valg på grund af den udbredte tilgængelighed af 12V batterier og strømforsyninger; 24V DC-gearmotorer er standard i industri- og automatiseringsapplikationer, hvor højere spænding reducerer strømmen for ækvivalent effekt, hvilket tillader mindre ledningsmålere og lavere I²R-tab over længere kabeltræk. Beregn effektbehovet (P = T × ω, hvor ω er vinkelhastigheden i rad/s) og kontroller, at strømforsyningen kan levere den nødvendige strøm ved driftsspændingen med tilstrækkelig frihøjde.
Tilpas gearkassetypen til de specifikke krav til din applikation i stedet for som standard at vælge den, der er billigste. Til robotteknologi og præcisionspositionering: planetgearkasser med lavt slør. Til omkostningseffektiv generel bevægelse: cylindriske gearkasser. Til lastholding uden kontinuerlig kraft: snekkegearkasser. Til støjsvag drift i følsomme miljøer: spiralformede gearkasser. Til vinkelret udgangsakselorientering: vinkelgear. Overvej applikationens driftscyklus - en gearmotor, der driver en kontinuerlig transportør, har brug for en termisk klassificering for vedvarende drift, mens en, der bruges til intermitterende aktivering, kan fungere sikkert ved højere spidsbelastninger på grund af køletiden mellem operationerne.
Fysiske installationsbegrænsninger, miljøforhold og grænsefladekrav skal alle være verificeret, før valg af DC-gearmotor afsluttes. Bekræft, at udgangsakselens diameter, længde og kilesporsdimensioner er kompatible med den drevne komponent. Kontroller motorens monteringsflademål og boltmønster i forhold til dit mekaniske design. Hvis gearmotoren vil fungere i et vådt, støvet eller kemisk aggressivt miljø, skal du kontrollere, at motorens og gearkassens IP-beskyttelsesklassificering er passende - IP54 er tilstrækkelig til sprøjtsikker indendørs industriel brug, mens IP65 eller IP67 er påkrævet til udendørs eller vask. Til fødevareforarbejdning eller farmaceutiske anvendelser er rustfrit stålhus og fødevaregodkendte smøremiddelfyldte gearkasser nødvendige overholdelseskrav.
DC-gearmotorer optræder i en usædvanlig bred vifte af produkter og systemer, lige fra miniature forbrugerenheder til tungt industrielt automationsudstyr. At forstå, hvor og hvordan de bruges, giver en nyttig kontekst til at identificere den mest passende produkttype og specifikation for en ny applikation.
En af de væsentligste praktiske fordele ved DC-gearmotorer i forhold til AC-motorsystemer er enkelheden og fleksibiliteten af deres hastigheds- og retningskontrol. Kontrolmetoden adskiller sig mellem børstede og børsteløse DC-gearmotorer, og valg af den passende kontrolmetode til din applikation er en vigtig del af det overordnede systemdesign.
Pulse-width modulation (PWM) er den standard og mest effektive metode til at styre hastigheden af børstede DC gearmotorer. I stedet for at reducere motorspændingen direkte (hvilket spilder energi som varme i en seriemodstand), påfører PWM fuld forsyningsspænding til motoren i hurtige impulser, og varierer driftscyklussen (den andel af tiden, spændingen påføres) for at kontrollere den gennemsnitlige strømforsyning. Ved 50 % driftscyklus modtager motoren halvdelen af gennemsnitsspændingen og kører med cirka halv hastighed; ved 100 % duty cycle kører den med fuld hastighed. Moderne motordriver-IC'er (såsom L298N, DRV8833, TB6612FNG og mange andre) implementerer H-bro-kredsløb, der giver både PWM-hastighedskontrol og retningskontrol (frem/tilbage) gennem enkle logiske signaler fra en mikrocontroller, hvilket gør hastighedsstyring af DC-gearmotorer med lukket sløjfe opnåelig med minimal ekstern hardware.
Børsteløse DC-gearmotorer kræver en dedikeret elektronisk hastighedsregulator (ESC) eller BLDC-motordriver, der styrer kommuteringssekvensen baseret på rotorpositionsfeedback fra Hall-effektsensorer eller tilbage-EMF-føling. Disse controllere håndterer den komplekse trefasede omskiftning, der kræves for at opretholde kontinuerlig rotation i en børsteløs motor, og præsenterer et simpelt hastighedsreferenceinput (analog spænding, PWM-signal eller digital kommunikation) til brugeren, mens den underliggende kommutering styres internt. Mange moderne BLDC motorcontrollere inkorporerer også field-oriented control (FOC) algoritmer, der optimerer motoreffektivitet, drejningsmomentrespons og lavhastighedsydelse - især værdifuldt til robotteknologi og præcisionsservoapplikationer, hvor jævn drejningsmomentstyring med høj båndbredde er påkrævet.
DC-gearmotorer er enheder med relativt lav vedligeholdelse, men passende pleje og systematisk fejlfinding forlænger levetiden betydeligt og forhindrer undgåelige fejl i kritiske applikationer.
