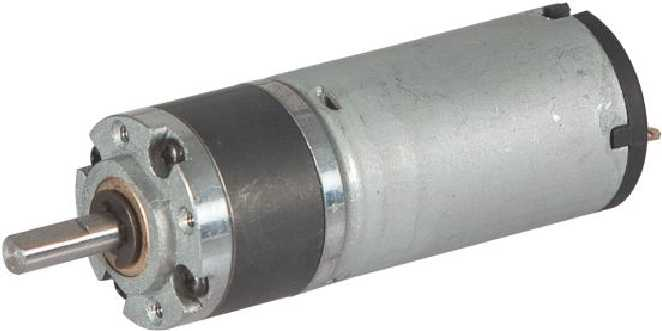

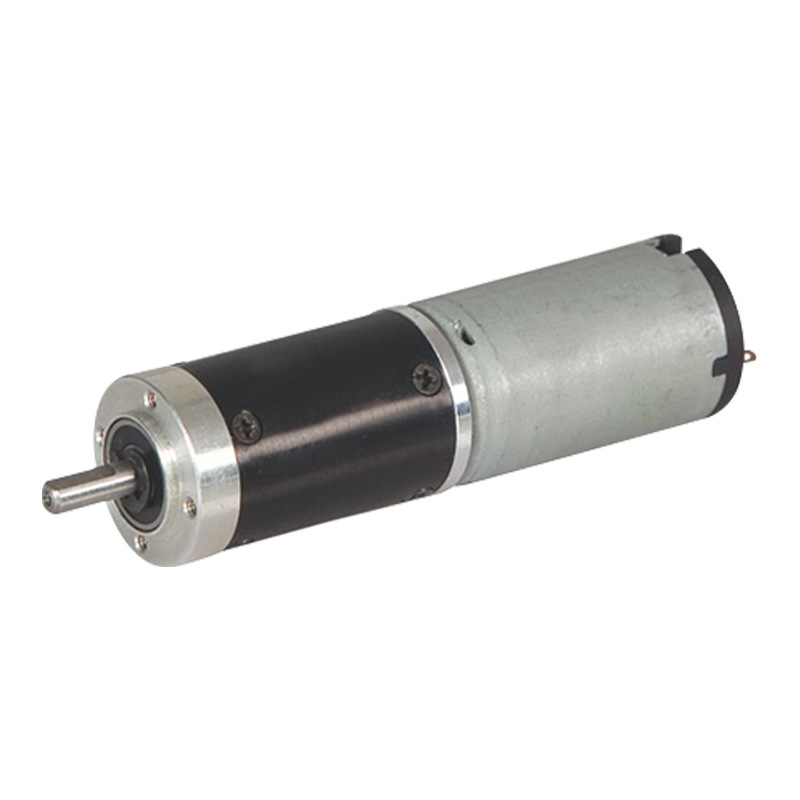

22JN10K/22ZY38 22mm 0,1-1N.m Permanent Magnet DC børstet planetgearmotor

22JN10K/22ZY38 22mm 0,1-1N.m Permanent Magnet DC børstet planetgearmotor

Den indvendige gearring på 22JN10K/22ZY38 permanent magnet DC planetgearmotor er lavet af metalmateriale med en ydre diameter på 22 mm. Den understøtter dobbeltspændinger på 12V og 24V, har en tomgangshastighed på 3000-6000 rpm og er velegnet til forskellige scenarier.
Dette produkt kombinerer de enkle drivegenskaber for DC-børstede motorer med planetgearsystemernes høje momentforstærkningsevne. Dens kerneegenskaber omfatter højt startmoment, lave omkostninger, nem kontrol og stærk vedligeholdelsesfleksibilitet.

  • 22JN10K/22ZY38 22mm 0,1-1N.m Permanent Magnet DC børstet planetgearmotor

+86 0579-86817938-836

[email protected]

22JN10K/22ZY38

22 mm OD planetarisk gearkasse,

Tilladt belastningsområde: 0.1N.m~1.0

PM DC planetgearmotor (ringgearmateriale: pulvermetal)

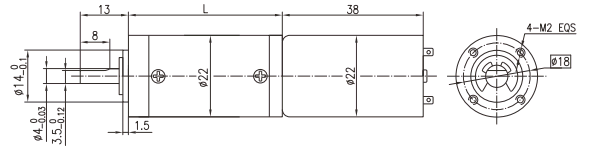

Dimensioner

Diameteren af gearkassens udgangsaksel kan lavesΦ6, aksellængden kan laves 20.

Motor tekniske data

Type

Bedømt

spænding

VDC

Ingen belastning

Hastighed

r/min

Ingen belastning

Nuværende

mA

Bedømt

Hastighed

r/min

Bedømt

Moment

mN.m

Output

magt

W

Bedømt

nuværende

mA

Bås

Moment

mN.m

Bås

nuværende

A

22ZY38B-1230

12

3000

70

2200

3

0.7

135

9.3

0.26

22ZY38B-1260

12

6000

100

5000

3

1.56

250

17

0.87

Gearmotor tekniske data

Konfigurer 22ZY38B-1230 (22ZY38B-1230 DC-motor)

Reduktionsforhold

4

4.75

16

19

22

64

76

90

107

256

304

Antal geartog

1

1

2

2

2

3

3

3

3

4

4

Længde(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Ubelastet hastighed       r/min

750

632

188

158

136

47

39

33

28

12

10

Nominel hastighed          r/min

550

463

138

116

100

34

29

24

21

8.6

7.2

Nominelt drejningsmoment          N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Maks. tilladt belastning på kort tid

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

Konfigurer 22ZY38B-1260 (22ZY38B-1260 DC-motor)

Reduktionsforhold

4

4.75

16

19

22

64

76

90

107

256

304

Antal geartog

1

1

2

2

2

3

3

3

3

4

4

Længde(L) mm

13.0

13.0

16.7

16.7

16.7

20.4

20.4

20.4

20.4

24.1

24.1

Ubelastet hastighed      r/min

1500

1263

375

316

273

94

79

67

56

23

20

Nominel hastighed         r/min

1250

1035

313

263

227

78

66

56

47

20

16

Nominelt drejningsmoment         N.m

0.011

0.013

0.039

0.046

0.053

0.14

0.17

0.20

0.23

0.3

0.3

Maks. tilladt belastning på kort tid

0.09

0.09

0.45

0.45

0.45

0.75

0.75

0.75

0.75

0.9

0.9

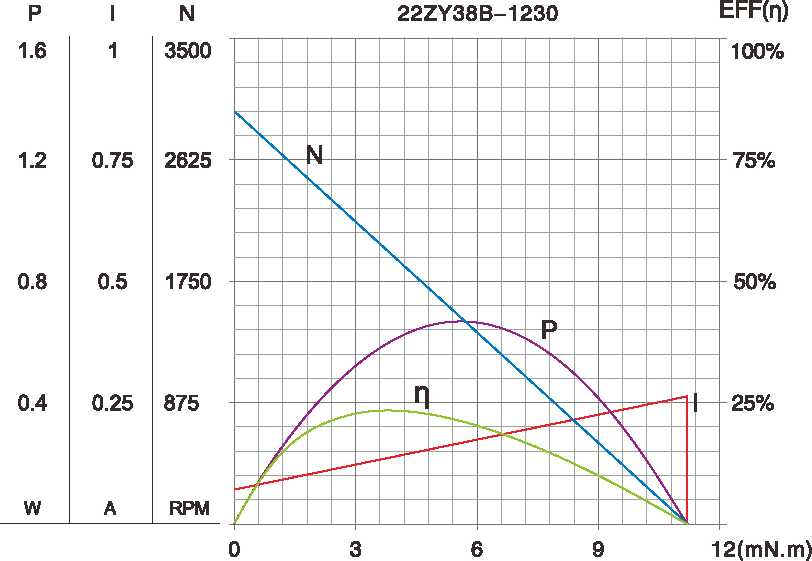

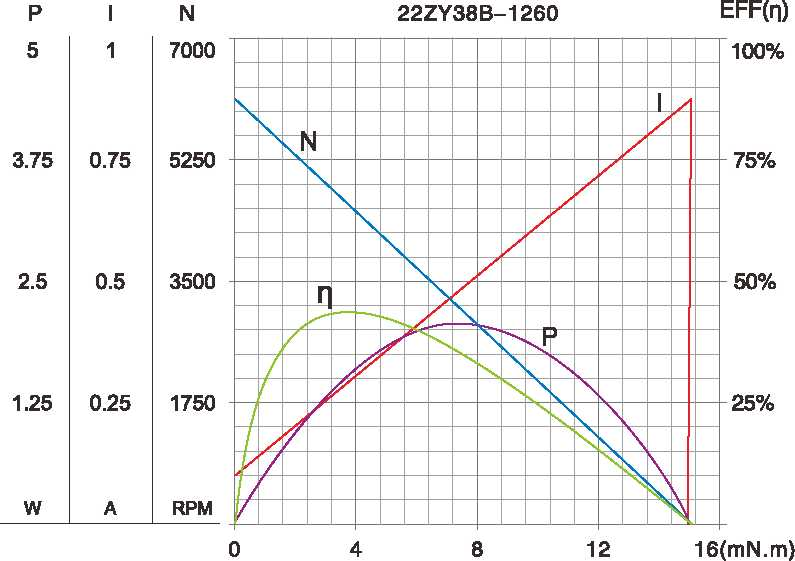

Motor Characteristic Figure

A-1

Tekniske parametre kan ændres uden forudgående varsel.*
