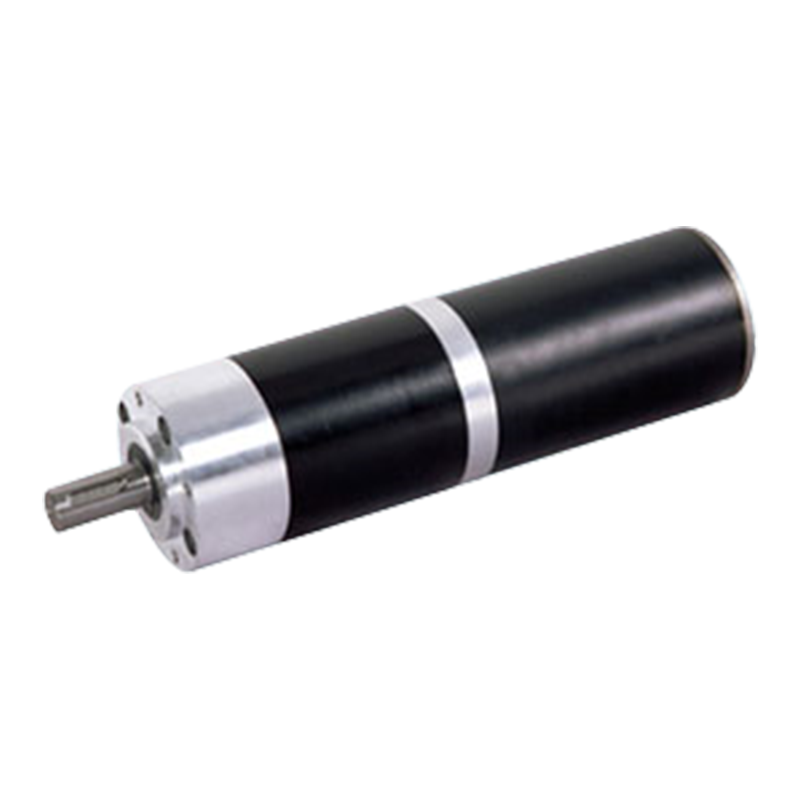

82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC børstet planetgearmotor

82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC børstet planetgearmotor

Den permanente magnet DC planetgearmotor er designet med 12V/24V dobbeltspændingskompatibilitet for at tilpasse sig forskellige energiforbrugsscenarier. Den ubelastede hastighed på 2000-3500 rpm og transmissionsforholdet 6-71 kan præcist justere udgangsmomentet (op til 120N.m) og hastigheden for at opfylde effektkravene fra præcisionsinstrumenter til kraftigt udstyr. Kombinationen af ​​motorinerti på 274-440 kg·cm² og maksimalt drejningsmoment på 4,4N.m sikrer stødmodstanden ved pludselige belastninger, mens den reagerer hurtigt med lav inerti (start og stop <3ms). Det ubelastede energiforbrug af statisk strøm på 22-30mA fremhæver det elektromagnetiske systems høje effektivitet.

Reduktionssystemet vedtager en multi-tand-indgribende metalplanetgearstruktur og realiserer støjsvag drift gennem belastningsdelingsdesign, hvilket sikrer gearkassens holdbarhed i barske miljøer såsom støv og fugt. Kombinationen af ​​kompakt metalchassis (længde 24 mm) og 120N.m momenttæthed gør det muligt at balancere de modstridende krav til høj effekt og systemintegration i scenarier med begrænset plads, såsom automatiserede produktionslinjer og medicinsk udstyr.

Det overordnede parametersystem peger på de dobbelte standarder for pålidelighed i industriel kvalitet og dynamisk kontrolnøjagtighed. Den er især velegnet til servodrevscenarier, der kræver hurtig start og stop, høj momenttæthed og miljøtolerance, såsom kernekraftenheder i robotled, præcisionspladespillere og andre områder.

  • 82JX1200K/80ZY125 82mm 120N.m Permanent Magnet DC børstet planetgearmotor

+86 0579-86817938-836

[email protected]

82JX1200K/80ZY125

82 mm OD planetarisk gearhoved,

Tilladt belastningsområde: 120N.m

PM DC planetgearmotor (ringgearmateriale: metal)

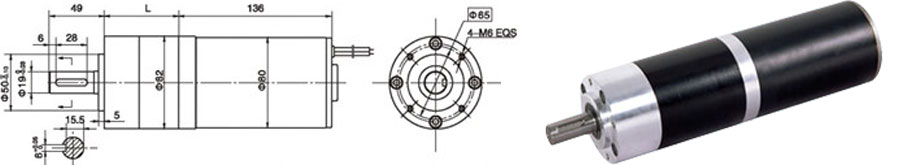

Dimensioner

Motor tekniske data

Type

Nominel spænding VDC

Ingen belastning Hastighed r/min

Tomgangsstrøm mA

Nominel hastighed r/min

Nominel momentN.m

Udgangseffekt W

Nominel strøm mA

Staldmoment mN.m

Staldstrøm A

80ZY125-2420

24

2000

0.7

1650

440

76

5

2.5

22

80ZY125-2435

24

3500

1.6

2750

950

274

17

4.4

30

Gearmotor tekniske data

Konfiguration 80ZY125-2420 DC-motor (80ZY125-2420 DC-motor)

Reduktionsforhold

4

7

14

19

25

32

50

64

71

90

116

152

195

329

Antal geartog

1

1

2

2

2

2

3

3

3

3

3

3

3

3

Længde(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

115

Ubelastet hastighed r/min

500

286

143

105

80

63

40

31

28

22

17

13

10

6

Nominel hastighed r/min

413

236

118

87

66

52

33

26

23

18

14

11

8.5

5

Nominel drejningsmoment N.m

1.6

2.8

5

6.8

8.9

11

16

21

23

29

37

49

63

106

Maks. tilladt belastning på kort tid N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

360

Konfiguration 80ZY125-2435 DC-motor (80ZY125-2435 DC-motor)

Reduktionsforhold

4

7

14

19

25

32

50

64

71

90

116

152

195

Antal geartog

1

1

2

2

2

2

3

3

3

3

3

3

3

Længde(L) mm

66

66

90

90

90

90

115

115

115

115

115

115

115

Ubelastet hastighed r/min

875

500

250

184

140

109

70

55

49

39

30

23

18

Nominel hastighed r/min

688

393

196

145

110

86

55

43

39

31

24

18

14

Nominel drejningsmoment N.m

3.4

6

11

15

19

25

35

44

49

62

80

105

120

Maks. tilladt belastning på kort tid N.m

60

60

180

180

180

180

360

360

360

360

360

360

360

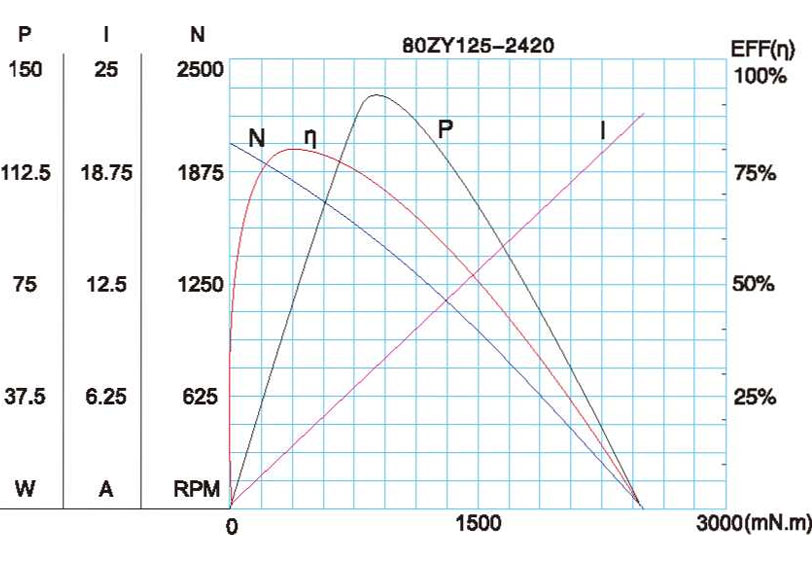

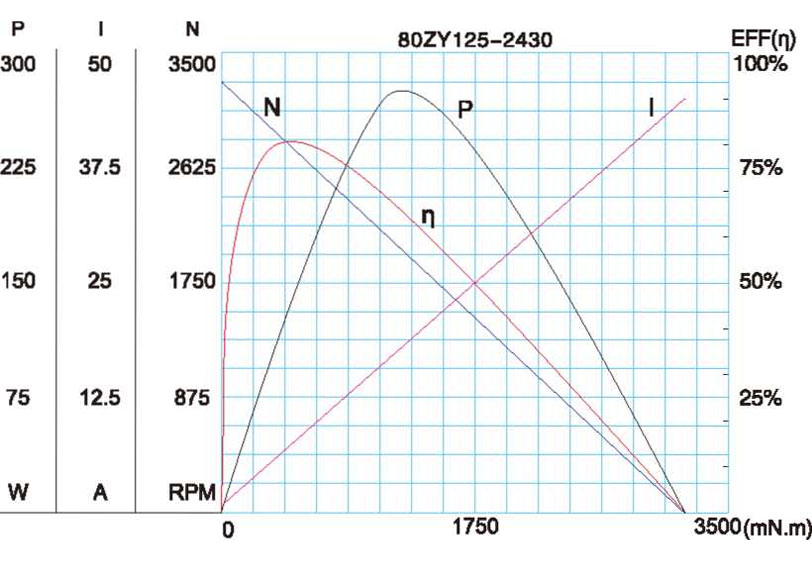

Motorkarakteristisk figur

A-34

Tekniske parametre kan ændres uden forudgående varsel.*
