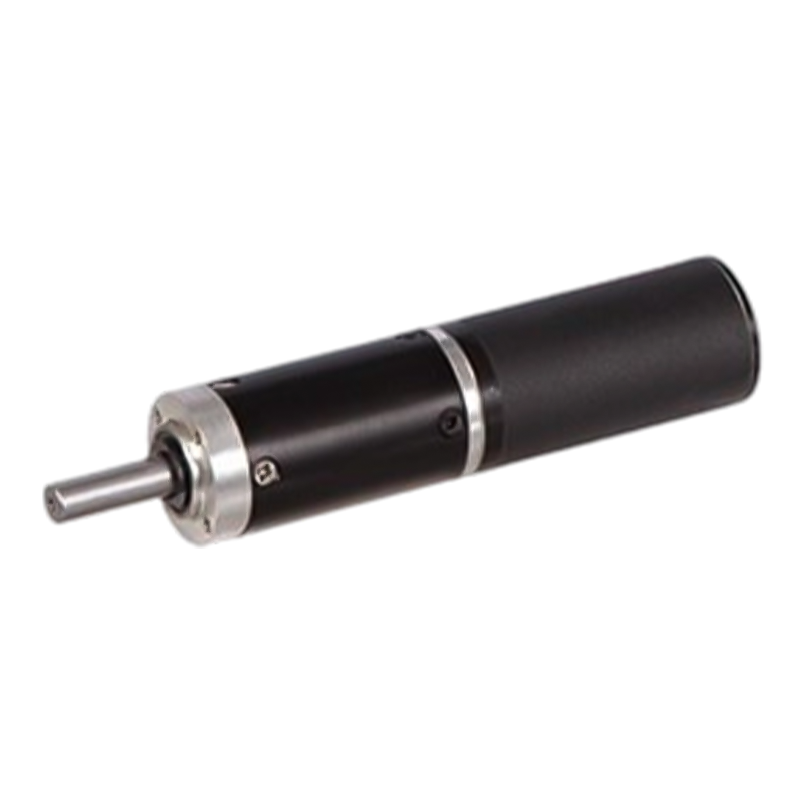

22JX10K/22ZWN45 22mm 7000 RPM børsteløs DC planetgearmotor

22JX10K/22ZWN45 22mm 7000 RPM børsteløs DC planetgearmotor

Den børsteløse DC planetgearmotor 22JX10K/22ZWN45 bruger en indvendig metalring med en ydre diameter på 22 mm, hvilket tillader et drejningsmomentområde på 0,05N.m~0,5N.m og en tomgangshastighed på 7000 RPM.
Gennem flertrins gearindgreb kan der opnås et højt decelerationsforhold i et lille volumen (såsom op til 9000:1 i fire trin), og udgangsmomentet er stort og jævnt fordelt, hvilket er velegnet til pladsbegrænsede scenarier såsom robotled og automationsudstyr. Den børsteløse motorrotor bruger permanente magneter, som er tyndere og lettere, og kombineret med det kompakte layout af planetgear er den overordnede struktur mindre.

  • 22JX10K/22ZWN45 22mm 7000 RPM børsteløs DC planetgearmotor

+86 0579-86817938-836

[email protected]

22JX10K/22ZWN45

22 mm OD planetarisk gearkasse,

Tilladt belastningsområde: 0,05N.m~0.5N.m

BLDC planetgearmotor (ringgearmateriale: metal)

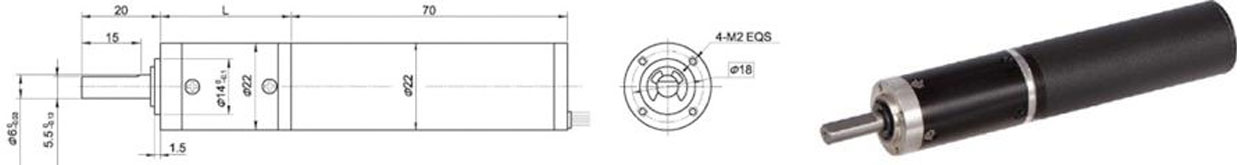

Dimensioner

3 faset 10 polet børsteløs jævnstrømsmotor, med ekstern driver

Tekniske data for børsteløs motor

TYPE

Antal stænger

Antal faser

Spænding VDC

Ingen belastning Hastighed r/min

Hastighed r/min

Moment mN.m

Power W

Moment mN.m

Nuværende A

Linje-til-linje modstand i ohm

Linje til linie induktans mH

22ZWN45-2470

8

3

24

7000

4600

8

3.8

21

1.1

23

6.2

Tekniske data for børsteløs gearmotor

Konfiguration 22ZWN45-2470 BLDC-motor (22ZWN45-2470 BLDC-motor)

Reduktionsforhold

3.7

5.2

14

19

27

51

71

100

139

189

264

369

Antal geartog

1

1

2

2

2

3

3

3

3

4

4

4

Længde (L) mm

24.4

24.4

33

33

31

41.5

41.5

41.5

41.5

49.8

49.8

49.8

Ubelastet hastighed r/min

1887

1351

500

368

259

137

99

70

50

37

27

19

Nominel hastighed rAnin

1240

888

329

242

170

90

65

46

33

24

17

12

Nominel drejningsmoment N.m

0.027

0.037

0.091

0.12

0.17

0.3

0.41

0.58

0.8

1

1

1

Maks. tilladt belastning på kort tid N.m

0.3

0.3

1.2

1.2

1.2

2.5

2.5

2.5

2.5

3

3

3
