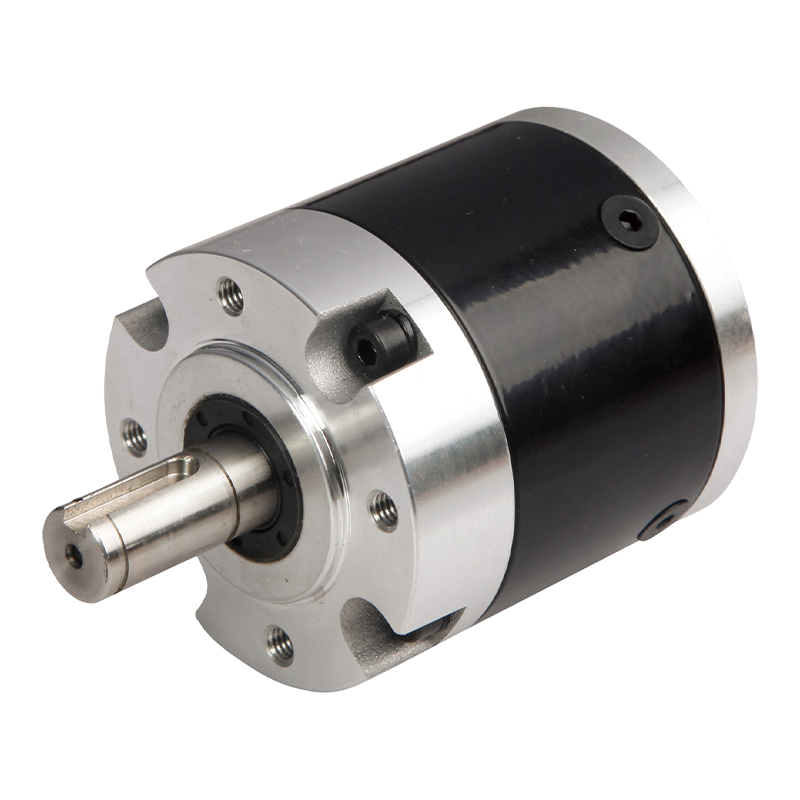

56JXL300K 56mm 300N Low Noise Planet Gearkasse

56JXL300K 56mm 300N Low Noise Planet Gearkasse

56JXL300K Low Noise Planetary Gearbox er et højtydende produkt, der er specielt designet til højpræcision og støjsvage applikationer. Denne gearkasse har en 56 mm spiralformede tænder med lav støj planetgearstruktur, der tillader et drejningsmomentområde fra 3N.m til 30N.m, hvilket gør den velegnet til forskelligt industrielt automationsudstyr og præcisionsmaskineri. Husmaterialet består af spiralformede tænder af metal og plast, hvilket sikrer robusthed og holdbarhed. Udgangsaksellejetypen er rullelejer med en maksimal tilladt radialbelastning på 200N og en maksimal tilladt aksialbelastning på 100N. Akslens radiale spillerum er mindre end 0,04 mm, og det aksiale spil er mindre end 0,3 mm, med et slør ved tomgang på 1,5°. Den maksimale akseltrykpasningskraft er 300N, hvilket garanterer stabil drift under høje belastningsforhold. Gearforholdsparametrene inkluderer trin et, to, tre og fire, svarende til forskellige transmissionseffektiviteter og nominelle tolerancemomenter, der opfylder kravene i forskellige anvendelsesscenarier. Driftstemperaturområdet er -10°C til 80°C, med en omgivende luftfugtighed i drift på 20% til 85%RH, og en anbefalet indgangshastighed, der ikke overstiger 4000rpm.

  • 56JXL300K 56mm 300N Low Noise Planet Gearkasse

+86 0579-86817938-836

[email protected]

56mm planetgearkasse 56JXL300K

56 mm spiralformede tænder med lav støj planetgearkasse,

Tilladt belastningsområde: 3N.m〜30N.m

Støjsvag planetgearkasse

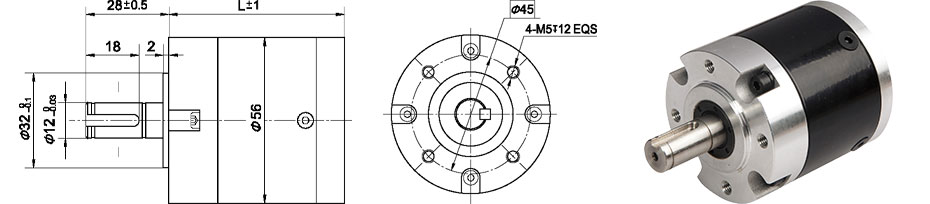

Dimensioner

Parameter

Gearforholdsparameter

Gearforhold

L Dimension

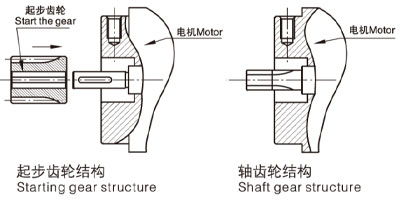

Akseltænder, startstruktur

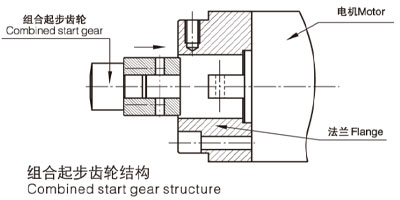

Kombineret startstruktur

Fase 1

4,2 ~ 9

47

64

Fase 2

15 ~ 38

59

72

Fase 3

54 ~ 163

78

91

Fase 4

196 ~ 691

90

103

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Fase 4

Transmissionseffektivitet

0.9

0.81

0.73

0.66

Nominelt tolerancemoment

3N.m

12N.m

20N.m

30N.m

Maksimalt momentant tolerancemoment

Tre gange af det nominelle drejningsmoment

Driftstemperatur

-10℃~80℃

Omgivende luftfugtighed i drift

20%~85%RH

Anbefal indgangshastighed

≤4000 rpm

Input og output retning

Samme retning

Tekniske data

Husmateriale

Meta"Plastikspiral

Leje ved udgang

Kuglelejer

Maks. Radial belastning (10 mm fra flange)

≤200N

Maks. aksial belastning

≤100N

Radialt spil på akslen (nær ved flange)

≤0,04 mm

Aksialt spil af skaft

≤0,3 mm

Tilbageslag uden belastning

≤1,5°

Skaftpressepasningskraft, max

≤300N

Motorisk matchningsordning

modul

Antal tænder

Fase 1

Fase 2

Fase 3

Stage 4

0.8

15

4.2

15

54

196

76

12

5

18

65

233

90

275

325

383

6

9

32

117

420

38

138

502

163

285

691
