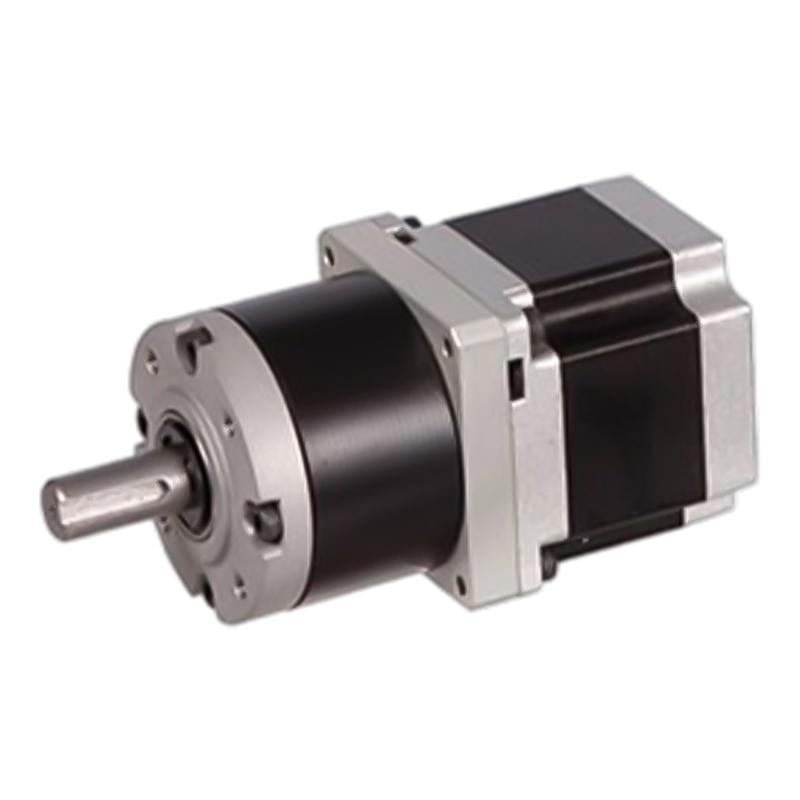

56JXS300K/57STH Hybrid planetgear stepmotor med høj præcision

56JXS300K/57STH Hybrid planetgear stepmotor med høj præcision

2JX150K/42STH Hybrid-trinmotor med høj præcision Planetgearkasse er en højtydende hybrid-trinmotor udstyret med en planetgearkasse med et metalringgearmateriale, der er velegnet til forskellige højpræcisions- og højmomentapplikationer. Den maksimalt tilladte radiale belastning er 80N, den maksimalt tilladte aksiale belastning er 30N, akslens radiale slør er mindre end 0,06 mm, akslens aksiale slør er mindre end 0,3 mm, og sløret ved tomgang er mindre end 1,5°. Denne motor kommer i flere specifikationer, såsom 42STH33-0956A, 42STH33-0406A, osv., hver model beskriver parametre som nominel spænding, strøm pr. fase, modstand pr. fase, induktans, holdemoment, antal ledninger, rotorinerti, vægt og længde. Derudover leveres ydelsesdata for forskellige reduktionsforhold, der spænder fra 3,5 til 294, med maksimalt nominelt drejningsmoment fra 30 kg.cm til 150 kg.cm, korttids tilladt drejningsmoment fra 50 kg.cm til 450 kg.cm og effektivitet fra 90 % til 66 %. Disse detaljerede tekniske parametre og ydeevneindikatorer gør dette produkt bredt anvendeligt inden for industriel automation, præcisionsmaskineri og andre områder.

  • 56JXS300K/57STH Hybrid planetgear stepmotor med høj præcision

+86 0579-86817938-836

[email protected]

56JXS300K/57STH

56 mm OD standard gearkasse (med olietætning),

Tilladt belastningsområde: 9,0N.m~30N.m

Planetgear-trinmotor (ringgearmateriale: metal)

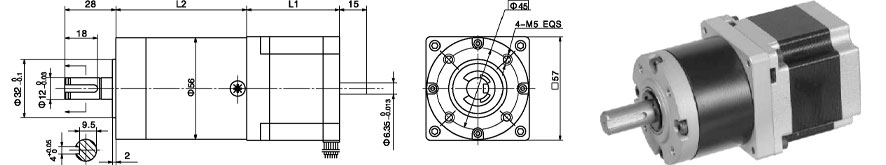

Dimensioner

Ringmateriale

Metal

Leje ved udgang

Kuglelejer

Maks. Radial belastning (10 mm fra flange)

≤250N

Maks. aksial belastning

≤100N

Radialt spil på akslen (nær ved flange)

≤ 0,08 mm

Aksialt spil af skaft

≤0,4 mm

Tilbageslag uden belastning

≤1,5°

Tekniske data

57STH Hybrid-trinmotorspecifikationer med højt drejningsmoment

Model nr.

Nominel spænding

Aktuel/Fase

Modstand/fase

Induktans/Fase

Holder Torgue

# af kundeemner

Rotorinerti

Vægt

Længde L1

Maks. Gearforhold

Model nr.

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

57STH41-1006A

5.7

1

5.7

5.4

3.9

6

120

0.45

41

0.21

1:326

57STH41-2006A

2.8

2

1.4

1.4

3.9

6

1:326

57STH41-3006A

1.9

3

0.63

0.6

3.9

6

1:326

57STH41-2804A

2

2.8

0.7

1.4

5.5

4

1:234

57STH51-1006A

6.6

1

6.6

8.2

7.2

6

275

0.65

51

0.36

1:168

57STH51-2006A

3.3

2

1.65

2.2

7.2

6

1:168

57STH51-3006A

2.2

3

0.74

0.9

7.2

6

1:168

57STH51-2804A

2.3

2.8

0.83

2.2

10.1

4

1:77

57STH56-1006A

7.4

1

7.4

10

9

6

300

0.7

56

0.4

1:77

57STH56-2006A

3.6

2

1.8

2.5

9

6

1:77

57STH56-3006A

2.3

3

0.75

1.1

9

6

1:77

57STH56-2804A

2.5

2.8

0.9

2.5

12.6

4

1:77

Specifikationer for 56JXS300K planetgearkasse

2 typer: Forstærket eller Long Life gearkasse

Reduktionsforhold

3.6

4.25

7.5

13

15

18

27

32

47

55

65

77

168

198

234

276

326

Antal geartog

1

2

3

4

Længde(L2) mm

53

61

72

84

Maks. nominelt drejningsmoment kg. cm

90

150

240

300

Kort tid tilladt moment kg.cm

270

450

720

900

Effektivitet %

0.9

0.81

0.73

0.66

Vægt g

640

710

880

1220
