72JX850K 72mm 15-85N.m planetgearkasse

72JX850K 72mm 15-85N.m planetgearkasse

72JX850K har en planetgearkonstruktion af metal med en ydre diameter på 72 mm for både kompakt og højt drejningsmoment. Det tilladte drejningsmoment går fra 15N.m til 85N.m og understøtter dobbeltspændinger på 12V/24V for at tilpasse sig forskellige energieffektivitetsscenarier.
Transmissionsforholdet for en-trins planetgearkasse er generelt mellem 3-10, og når flertrins planetgearkasse bruges i serie, kan transmissionsforholdet nå dusinvis eller endda hundredvis, hvilket kan opfylde kravene til forskelligt udstyr til transmissionsforholdet. Sammenlignet med konventionelle parallelakslede gearkasser kan planetgearkasser være 30 % til 50 % mindre i volumen og lettere i vægt end konventionelle parallelakslede gearkasser med samme transmissionsforhold og belastningskapacitet, hvilket gør dem nemme at installere og installere i udstyr med begrænset plads.

  • 72JX850K 72mm 15-85N.m planetgearkasse

+86 0579-86817938-836

[email protected]

72mm planetgearkasse 72JX850K

72 mm planetgearkasse,

Tilladt belastningsområde: 15N.m〜85N.m

Planetarisk gearkasse

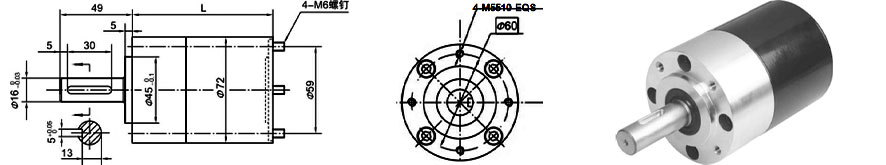

Dimensioner

Parameter

Gearforholdsparameter

Gearforhold

L Dimension

Fase 1

3,7 ~ 6,75

56

Fase 2

14 ~ 46

75.5

Fase 3

51 ~ 308

95.5

Parameter

Parameter

Fase 1

Fase 2

Fase 3

Transmissionseffektivitet

90 %

81 %

73 %

Nominelt tolerancemoment

15N.m

45N.m

85N.m

Maksimalt momentant tolerancemoment

Tre gange af det nominelle drejningsmoment

Driftstemperatur

-10℃~80℃

Omgivende luftfugtighed i drift

20 % ~ 85 % RF

Anbefal indgangshastighed

≤4000 rpm

Input og output retning

Samme retning

Tekniske data

Husmateriale

Metal

Leje ved udgang

Kuglelejer

Maks. Radial belastning (10 mm fra flange)

≤320N

Maks. aksial belastning

≤160N

Radialt spil på akslen (nær ved flange)

≤0,08 mm

Aksialt spil af skaft

≤0,4 mm

Tilbageslag uden belastning

≤1,5°

Skaftpressepasningskraft, max

≤400N
