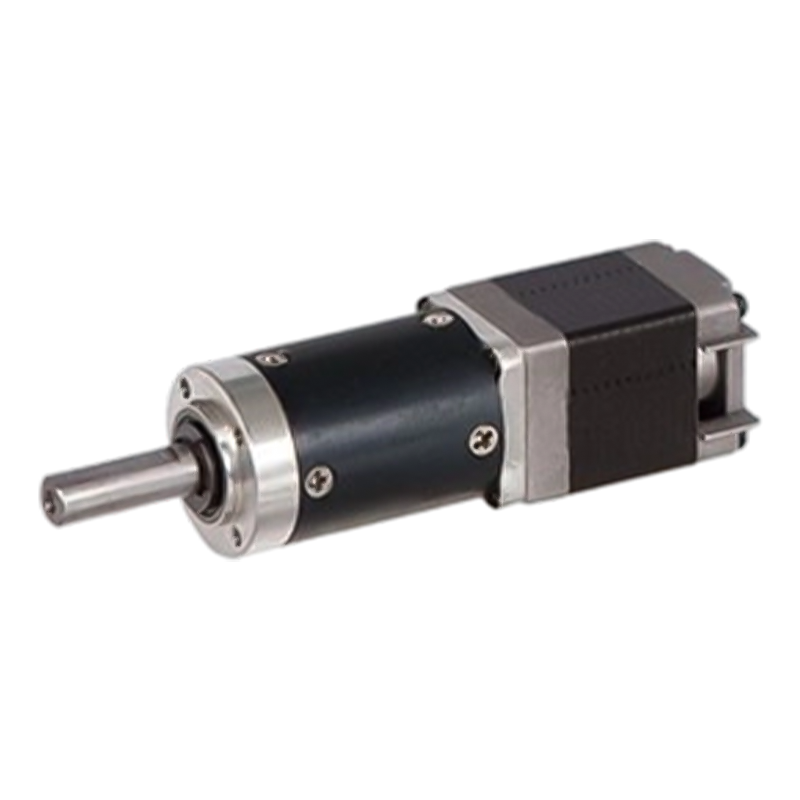

28JXS40K/28STH præcis vinkelforskydning planetgear stepmotor

28JXS40K/28STH præcis vinkelforskydning planetgear stepmotor

28JXS40K/28STH er en hybridmotor med en indvendig metalring, der kan bruges i mange forskellige miljøer.
Selve stepmotoren har en høj positioneringsnøjagtighed og kan konvertere det elektriske pulssignal til en nøjagtig vinkelforskydning. Med den højpræcisionstransmission af planetreduktionen kan dens positioneringsnøjagtighed forbedres yderligere. Generelt kan trinvinkelnøjagtigheden af ​​den planetariske decelerationstrinmotor styres inden for ±3%, og den gentagne positioneringsnøjagtighed kan nå ±0,01°. Reduktionens inertiereduktionseffekt er kvadratet på reduktionsforholdet, som effektivt kan reducere belastningens interferens på stepmotorens dynamiske respons og forbedre stabiliteten af ​​systemets start-stop og kommutering.

  • 28JXS40K/28STH præcis vinkelforskydning planetgear stepmotor

+86 0579-86817938-836

[email protected]

28JXS40K/28STH

28 mm planetgearkasse

Tilladt belastningsområde: 1,2N.m~4.0N.m

Planetgear-trinmotor (ringgearmateriale: metal)

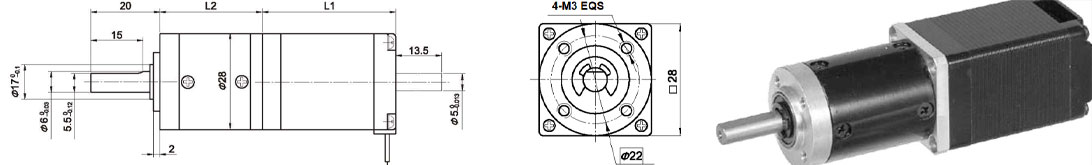

Dimensioner

Planetarisk gearkasse

Ringmateriale

Metal

Leje ved udgang

Kuglelejer

Maks. Radial belastning (10 mm fra flange)

35N

Maks. aksial belastning

25N

Radialt spil på akslen (nær ved flange)

0,07 mm

Aksialt spil af skaft

≤0,3 mm

Tilbageslag uden belastning

1,5°

Tekniske data

28STH Hybrid-trinmotorspecifikationer

Model nr.

Nominel spænding

Aktuel/Fase

Modstand/fase

Induktans/Fase

Holder Torgue

# af kundeemner

Rotorinerti

Vægt

Længde L1

Maks. Gearforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

28STH45-0956A

3.4

0.95

3.4

1.2

750

6

12

44.5

44.5

≤1:189

28STH51-0956A

4.4

0.95

4.6

1.8

900

6

18

50.5

50.5

≤1:189

A Enkeltskaft, B Dobbeltskaft

Specifikationer for 28JXS40K planetgearkasse

Reduktionsforhold

3.71

5.18

14

19

27

51

71

100

139

189

264

369

Antal geartog

1

2

3

4

Længde(L2) mm

31

40.1

49

57.9

Maks. nominelt drejningsmoment kg. cm

12

20

32

40

Kort tid tilladt moment kg.cm

36

60

96

120

Effektivitet %

0.9

0.81

0.73

0.66

Vægt g

60

85

95

110

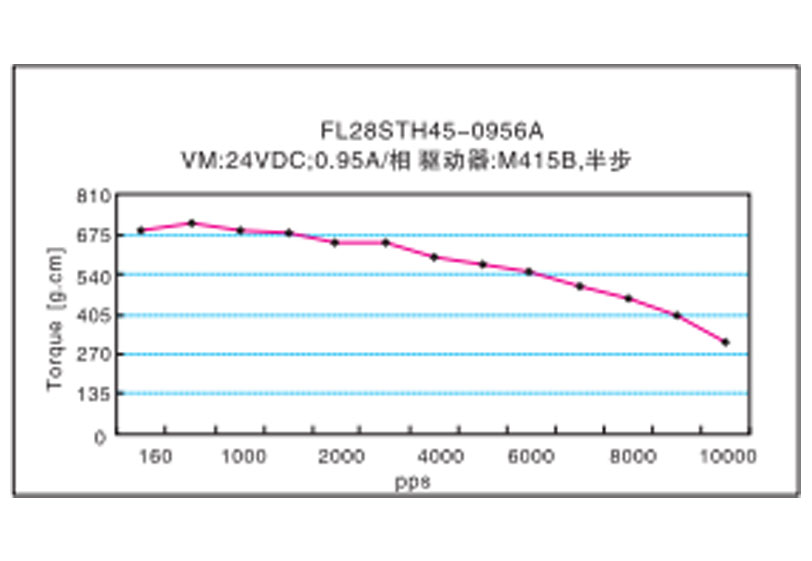

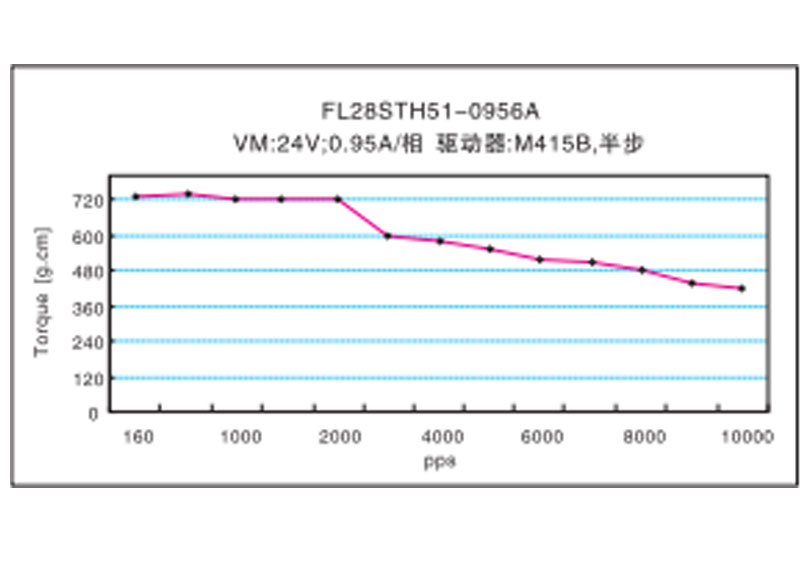

Frekvens-drejningsmoment karakteristika
