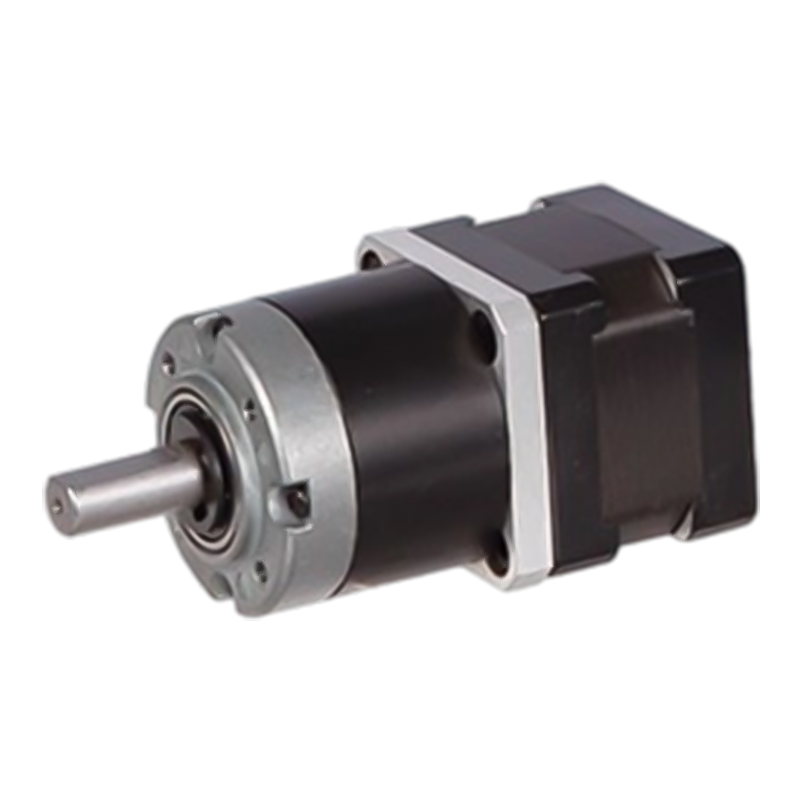

36JXES60K/35STH 36mm planetgear stepmotor

36JXES60K/35STH 36mm planetgear stepmotor

36JXES60K/35STH er en hybrid gangstjerne gearmotor med et indvendigt ringmateriale af metal og pulvermetal, med en ydre diameter på 36 mm, som kan vælges mellem de indvendige ringe af to materialer: pulvermetal (model 36JXF60K) og metal (model 36JXE60K).
Geartransmissionen anvender den interne indgrebstilstand, og indgrebsfriktionstabet mellem planethjulet, solhjulet og tandringen er lille. Dens transmissionseffektivitet er normalt mellem 90% og 95%, hvilket mere effektivt kan overføre stepmotorens mekaniske energi til belastningsenden og reducere energitab end nogle andre decelerationstransmissionsmetoder, såsom snekkegear og snekkedrev.

  • 36JXES60K/35STH 36mm planetgear stepmotor

+86 0579-86817938-836

[email protected]

36JXES60K/35STH

36mm standard gearkasse,

Tilladt belastningsområde: 1,8N.m~6.0N.m

Planetgear-trinmotor (ringgearmateriale: metal og pulvermetal)

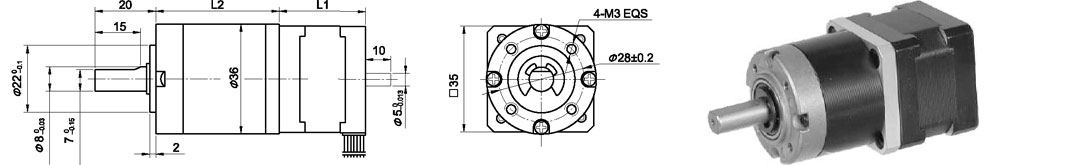

Dimensioner

Ringgear kan vælges inden for de to materialer: Pulvermetal (Type:36JXF60K), Metal (Type:36JXE60K)

Planetarisk

Ringmateriale

Type E: Metal Type F: Pulvermetal

Leje ved udgang

Kuglelejer

Maks. Radial belastning (10 mm fra flange)

≤50N

Maks. aksial belastning

≤30N

Radialt spil på skaftet (nær ved flange)

≤0,07 mm

Aksialt spil af skaft

≤0,3 mm

Tilbageslag uden belastning

≤1,5°

Tekniske data

Specifikationer for 35STH hybrid stepmotor

Model nr.

Nominel spænding

Aktuel/Fase

Modstand/fase

Induktans/Fase

Holder Torgue

# af kundeemner

Rotorinerti

Vægt

Længde L1

Maks. Gearforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

35STH28-0504A

10

0.5

20

14

1000

4

11

140

28

≤ 1:264

35STH36-1004A

2.7

1

2.7

4.3

1400

4

14

180

36

≤1:189

A Enkeltskaft, B Dobbeltskaft

Specifikationer for 36JXES60K planetgearkasse

Reduktionsforhold

3.71

5.18

14

19

27

51

71

100

139

Antal geartog

1

2

3

Længde(L2) mm

27

34.1

41

Maks. nominelt drejningsmoment kg. cm

18

30

48

Kort tid tilladt moment kg.cm

54

90

144

Effektivitet %

0.9

0.81

0.73

Vægt g

195

210

290

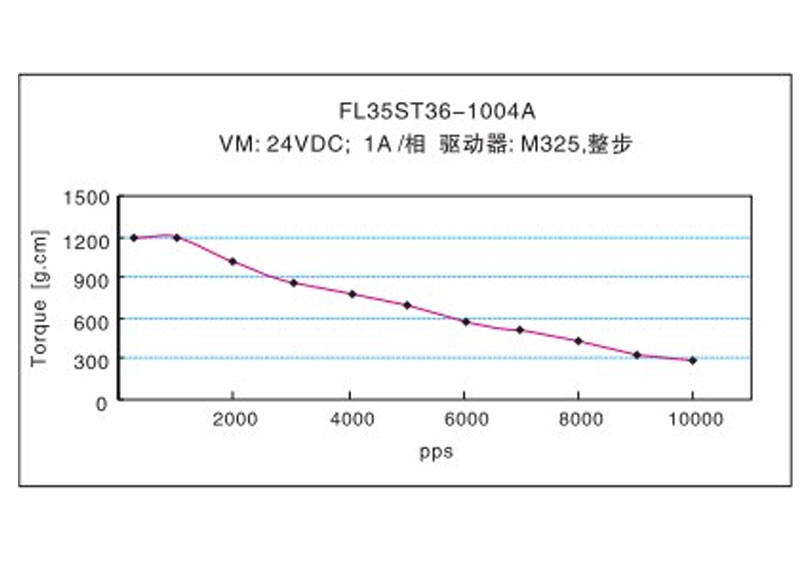

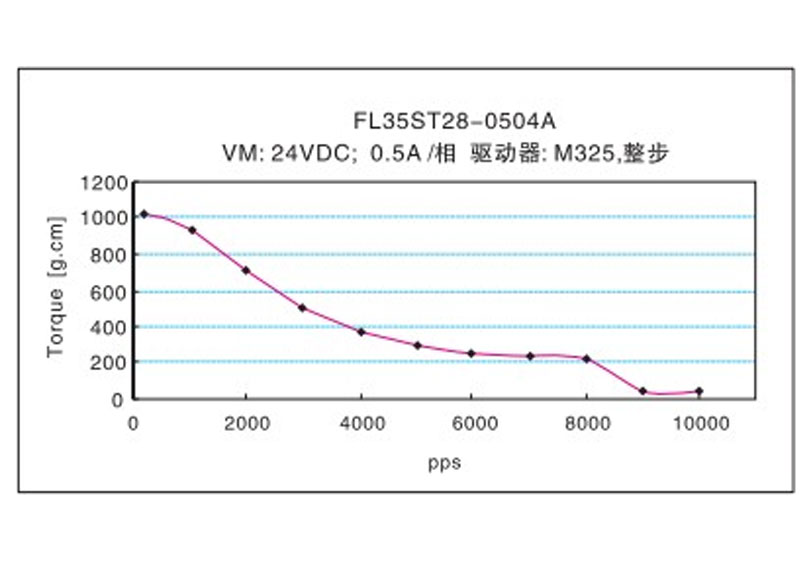

Frekvens-drejningsmoment egenskaber
