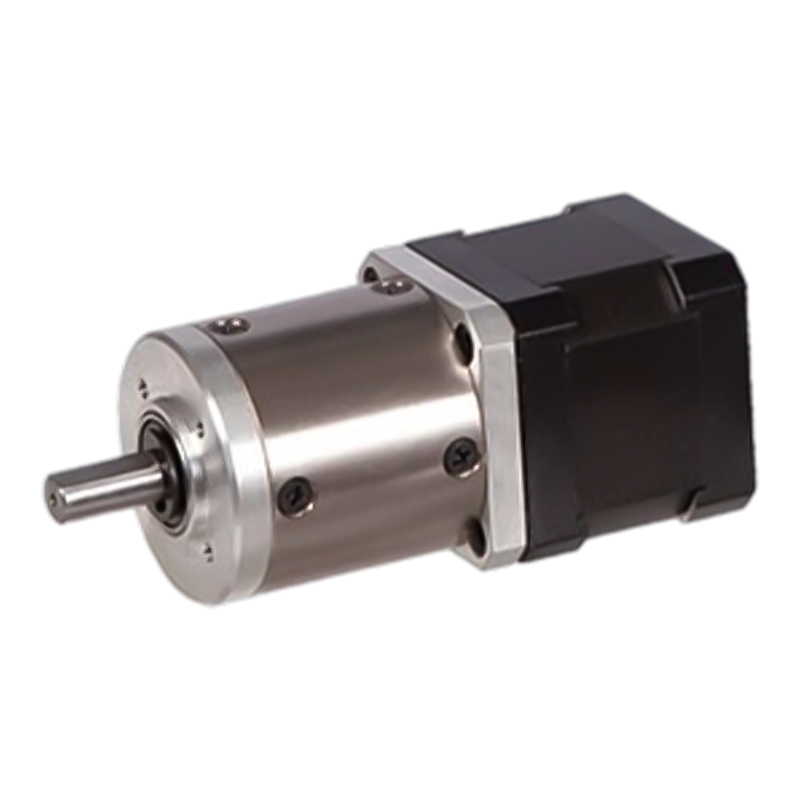

42JX150K/42STH 80N Hybrid planetgear stepmotor

42JX150K/42STH 80N Hybrid planetgear stepmotor

42JX150K/42STH Hybrid trinplanetgearmotor er en højtydende hybrid trinmotor, der kombinerer fordelene ved en planetgearreduktion, velegnet til applikationer, der kræver høj præcision og højt drejningsmoment. Motoren bruger et metalringgearmateriale for at sikre stabilitet og holdbarhed under høje belastningsforhold. Dens maksimalt tilladte radiale belastning er 80N, den maksimalt tilladte aksiale belastning er 30N, det radiale slør er kun 0,06 mm, og det aksiale slør er 0,3 mm, med et slør på mindre end 1,5°, når det er ubelastet. Disse parametre indikerer, at motoren har mekanisk ydeevne og præcise bevægelseskontrolfunktioner. Derudover tilbyder motoren forskellige specifikationer, herunder forskellige spænding, strøm, modstand, induktans elektriske parametre, samt flere reduktionsforhold og geartrin, for at imødekomme behovene i forskellige applikationsscenarier. Gennem optimeret design og højkvalitets fremstillingsprocesser udmærker denne motor sig i effektivitet, pålidelighed og levetid, hvilket gør den til et ideelt valg til industriel automation, præcisionsinstrumenter og robotteknologi.

  • 42JX150K/42STH 80N Hybrid planetgear stepmotor

+86 0579-86817938-836

[email protected]

42JX150K/42STH

42 mm OD forstærket gearkasse,

Tilladt belastningsområde: 3N.m~10N.m

Planetgear-trinmotor (ringgearmateriale: metal)

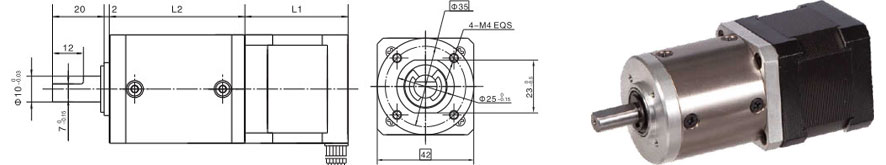

Dimensioner

Planetarisk gearkasse

Ringmateriale

Metal

Leje ved udgang

Kuglelejer

Maks. Radial belastning (10 mm fra flange)

≤80N

Maks. aksial belastning

≤30N

Radialt spil på akslen (nær ved flange)

≤0,06nn

Aksialt spil af skaft

≤0,3 mm

Tilbageslag uden belastning

≤1,5°

Tekniske data

42STH Hybrid-trinmotorspecifikationer

Model nr.

Nominel spænding

Aktuel/Fase

Modstand/fase

Induktans/Fase

Holder Torgue

# af kundeemner

Rotorinerti

Vægt

Længde L1

Maks. Gearforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-0956A

4

0.95

4.2

2.5

1.6

6

35

0.22

34

≤ 1:264

42STH33-0406A

9.6

0.4

24

15

1.6

6

≤ 1:264

42STH33-0316A

12

0.31

38.5

21

1.6

6

≤1:264

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

≤1:189

42STH38-1206A

4

1.2

3.3

3.2

2.6

6

54

0.28

40

≤1:100

42STH38-0806A

6

0.8

7.5

6.7

2.6

6

≤1:100

42STH38-0406A

12

0.4

30

30

2.6

6

≤1:100

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

≤1:71

A Enkeltskaft, B Dobbeltskaft

Specifikationer for 42JX150K planetgearkasse

Reduktionsforhold

3.5

14

17

21

49

61

84

104

126

172

212

294

Antal geartog

1

2

3

4

Længde(L2) mm

32.5

39.2

45.9

52.6

Maks. nominelt drejningsmoment kg. cm

30

50

90

150

Kort tid tilladt moment kg.cm

90

150

270

450

Effektivitet %

0.9

0.81

0.73

0.66

Vægt g

320

420

520

620
