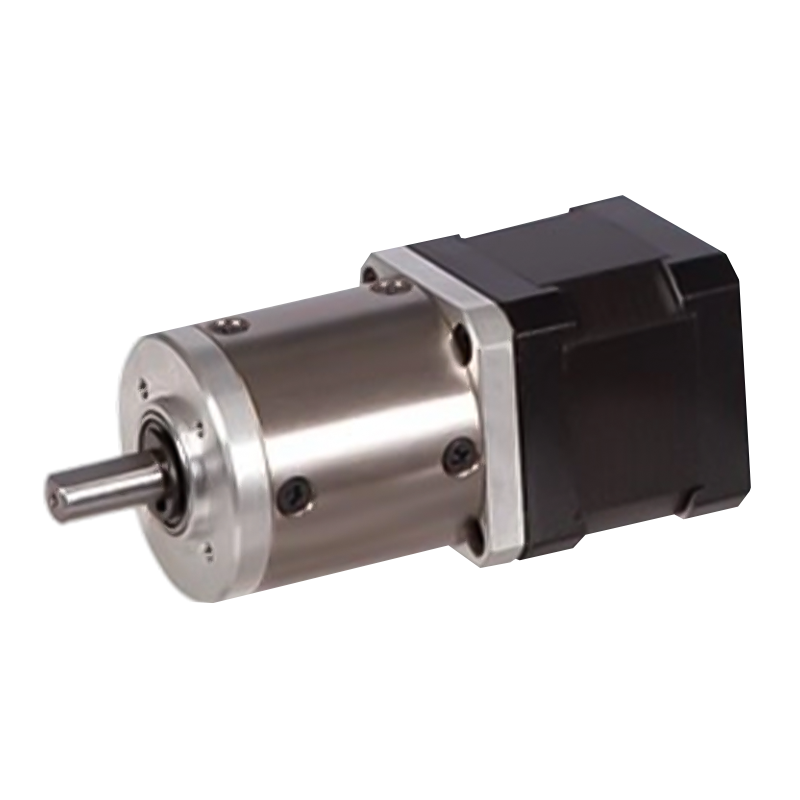

42JXGS100K/42STH 42mm 3N.m~10N.m planetgear stepmotor

42JXGS100K/42STH 42mm 3N.m~10N.m planetgear stepmotor

42JXGS100K/42STH bruger en indvendig metalgearring, er en planetreduktion med en ydre diameter på 42 mm, hvilket tillader drejningsmomentområdet :3N.m~10N.m.
Stepmotoren har en hurtig reaktionskarakteristik og kan nå en stabil driftstilstand på kort tid. Systemets dynamiske respons ydeevne er yderligere forbedret ved at kombinere den lave inerti-karakteristik af den planetariske decelerations-trinmotor. Den kan hurtigt startes, stoppes og vendes, hvilket kan opfylde nogle applikationer med høje dynamiske ydeevnekrav, såsom hurtig positionering og hyppige start-stop-handlinger i automatiserede produktionslinjer.

  • 42JXGS100K/42STH 42mm 3N.m~10N.m planetgear stepmotor

+86 0579-86817938-836

[email protected]

42JXGS100K/42STH

42 mm planetgearkasse

Tilladt belastningsområde: 3N.m~ 10N.m

Planetgear-trinmotor (ringgearmateriale: metal)

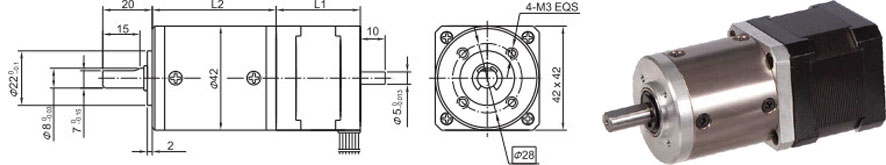

Dimensioner

Planetarisk gearkasse

Ringmateriale

Metal

Leje ved udgang

Kuglelejer

Maks. Radial belastning (10 mm fra flange)

≤50N

Maks. aksial belastning

≤30N

Radialt spil på akslen (nær ved flange)

≤0,07 mm

Aksialt spil af skaft

≤0,3 mm

Tilbageslag uden belastning

≤1,5°

Tekniske data

42STH Hybrid-trinmotorspecifikationer

Model nr.

Nominel spænding

Aktuel/Fase

Modstand/fase

Induktans/Fase

Holder Torgue

# af kundeemner

Rotorinerti

Vægt

Længde L1

Maks. Gearforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH33-1334A

2.8

1.33

2.1

2.5

2.2

4

35

0.22

34

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤1:91

40JXGS100K Planetarisk gearkasse specifikationer

Reduktionsforhold

3.82

4.88

15

19

24

56

71

91

116

212

271

346

Antal geartog

1

2

3

4

Længde(L2) mm

36.9

47.4

57.7

68

Maks. nominelt drejningsmoment kg. cm

30

50

80

100

Kort tid tilladt moment kg.cm

90

150

240

300

Effektivitet %

0.9

0.81

0.73

0.66

Vægt g

200

270

330

410

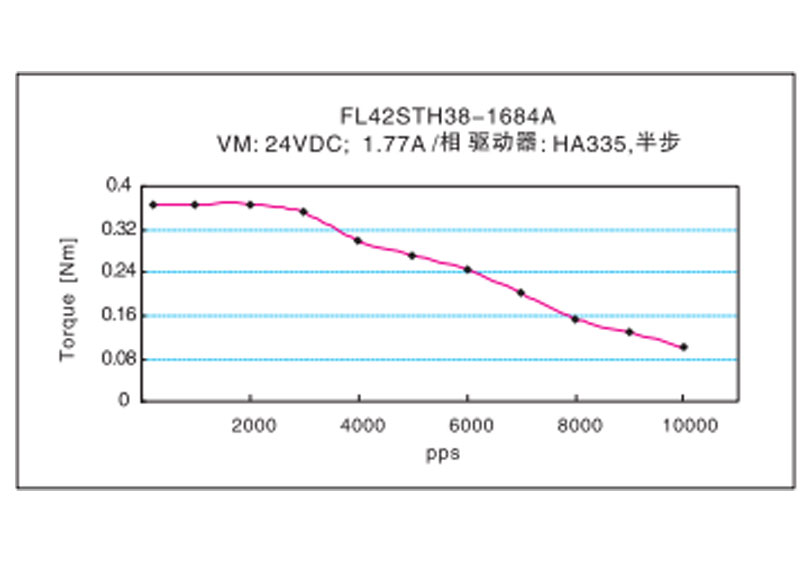

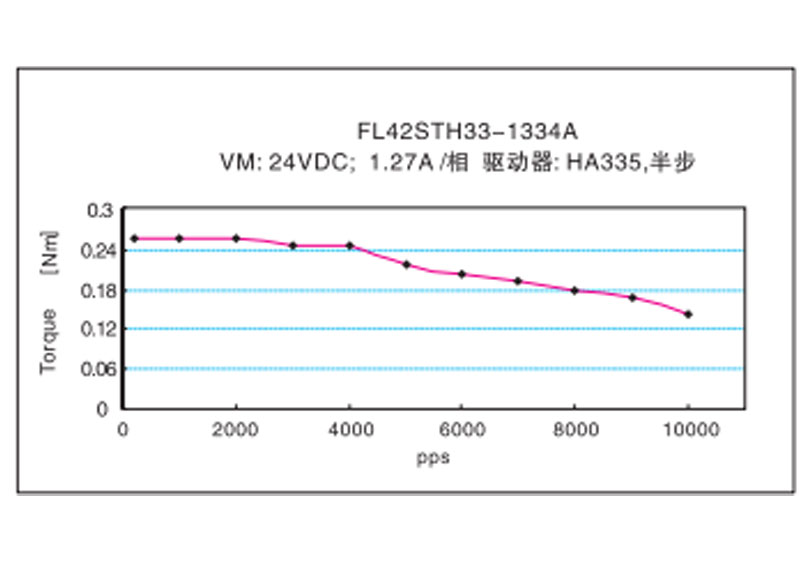

Frekvens-drejningsmoment egenskaber
