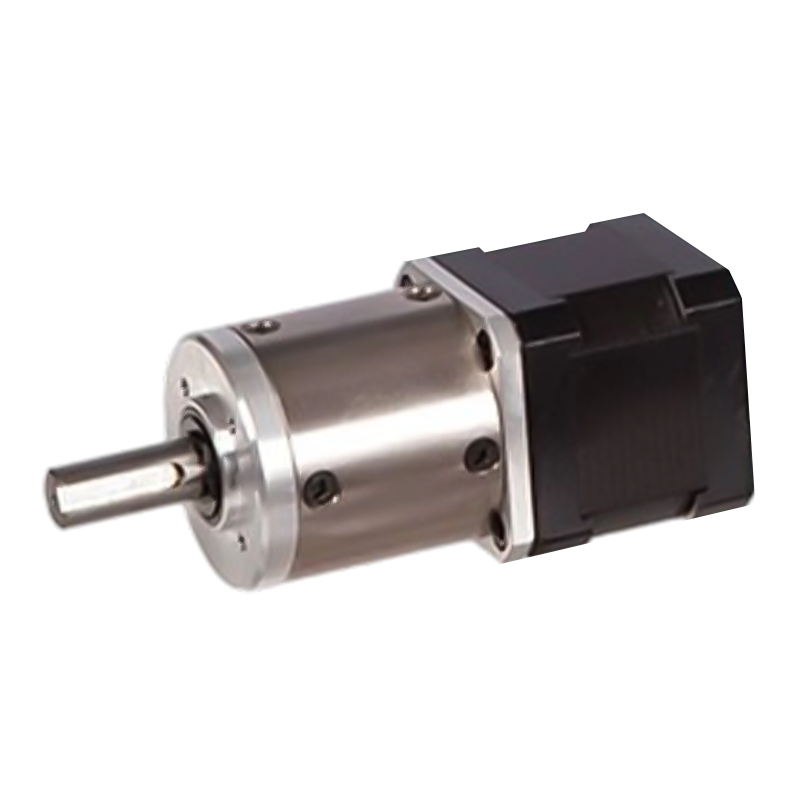

42JXGTS200K/42STH 42mm 6N.m~20N.m Planetgear stepmotor

42JXGTS200K/42STH 42mm 6N.m~20N.m Planetgear stepmotor

Den hybride walking Star gearmotor 42JXGTS200K/42STH er en højtydende kraftenhed med en ydre diameter på 42 mm og tilladt drejningsmomentområde: 6N.m~20N.m.
På grund af dets effektive og holdbare egenskaber kan det reducere vedligeholdelsesomkostninger og energiforbrug under brug, har en høj omkostningsydelse og har stærk konkurrenceevne inden for mange omkostningsfølsomme anvendelsesområder. Det kan yderligere underopdele step-motorens stepvinkel og forbedre systemets positioneringsnøjagtighed betydeligt. For eksempel kan præcisionsplanetgearkasser have bueminut fejl så lave som 0,05 min., hvilket gør dem særligt velegnede til CNC-maskiner.

  • 42JXGTS200K/42STH 42mm 6N.m~20N.m Planetgear stepmotor

+86 0579-86817938-836

[email protected]

42JXGTS200K/42STH

42 mm planetgearkasse

Tilladt belastningsområde: 6N.m~20N.m

Planetgear-trinmotor (ringgearmateriale: metal)

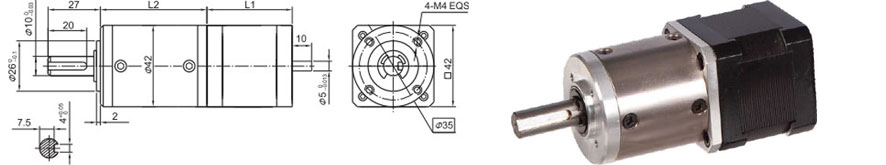

Dimensioner

Planetarisk gearkasse

Ringmateriale

Metal

Leje ved udgang

Kuglelejer

Maks. Radial belastning (12 mm fra flange)

≤80N

Maks. aksial belastning

≤30N

Radialt spil på skaftet (nær ved flange)

≤0,06 mm

Aksialt spil af skaft

≤0,3 mm

Tilbageslag uden belastning

≤1,5°

Tekniske data

42STH Hybrid-trinmotorspecifikationer

Model nr.

Nominel spænding

Aktuel/Fase

Modstand/fase

Induktans/Fase

Holder Torgue

# af kundeemner

Rotorinerti

Vægt

Længde L1

Maks. Gearforhold

Enkelt skaft

V

A

Ω

mH

g.cm

g-m²

g

mm

42STH38-1684A

2.8

1.68

1.65

3.2

3.6

4

54

0.28

40

≤ 1:247

42STH47-1684A

2.8

1.68

1.65

2.8

4.4

4

68

0.35

48

≤1:106

A Enkeltskaft, B Dobbeltskaft

40JXGTS200K Planetarisk gearkasse specifikationer

Reduktionsforhold

4.44

17

22

65

83

106

247

316

403

515

Antal geartog

1

2

3

4

Længde(L2) mm

38.2

49.7

60

70.3

Maks. nominelt drejningsmoment kg. cm

60

100

160

200

Kort tid tilladt moment kg.cm

180

300

480

600

Effektivitet %

0.9

0.81

0.73

0.66

Vægt g

350

450

550

650

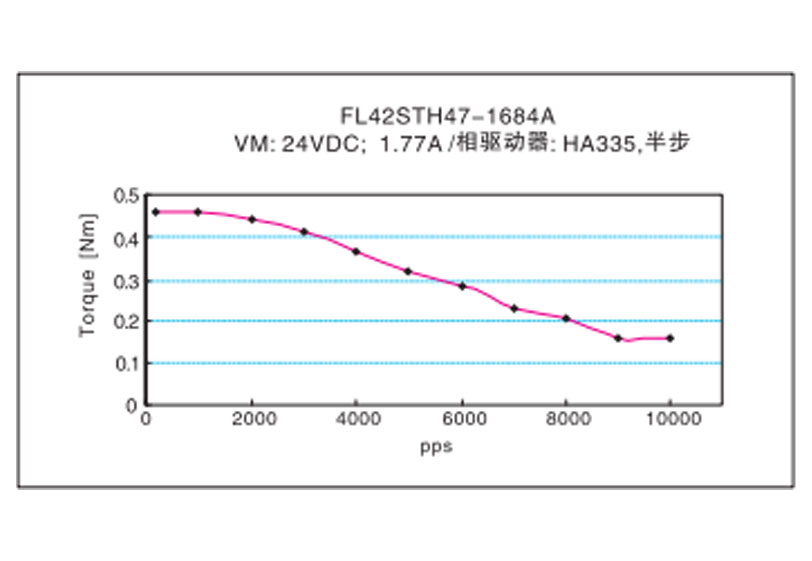

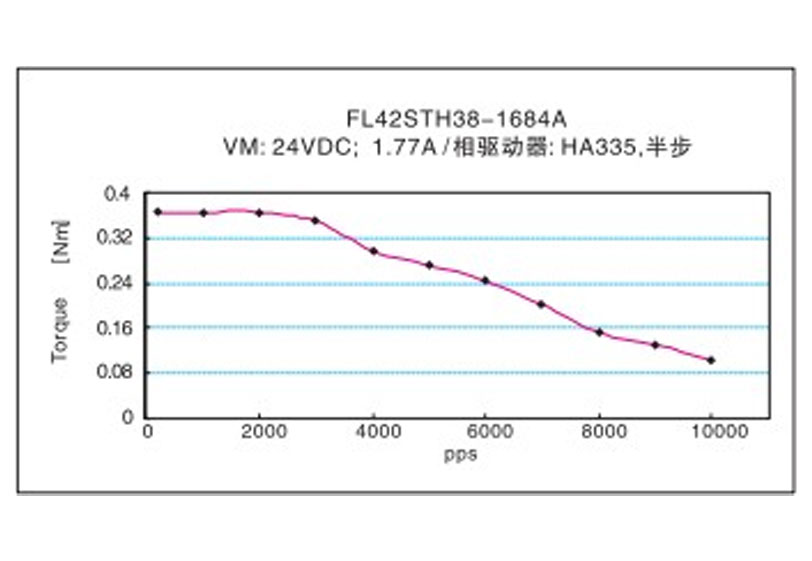

Frekvens-drejningsmoment karakteristika
